기술소개
자립식흙막이 공법자립식흙막이 공법

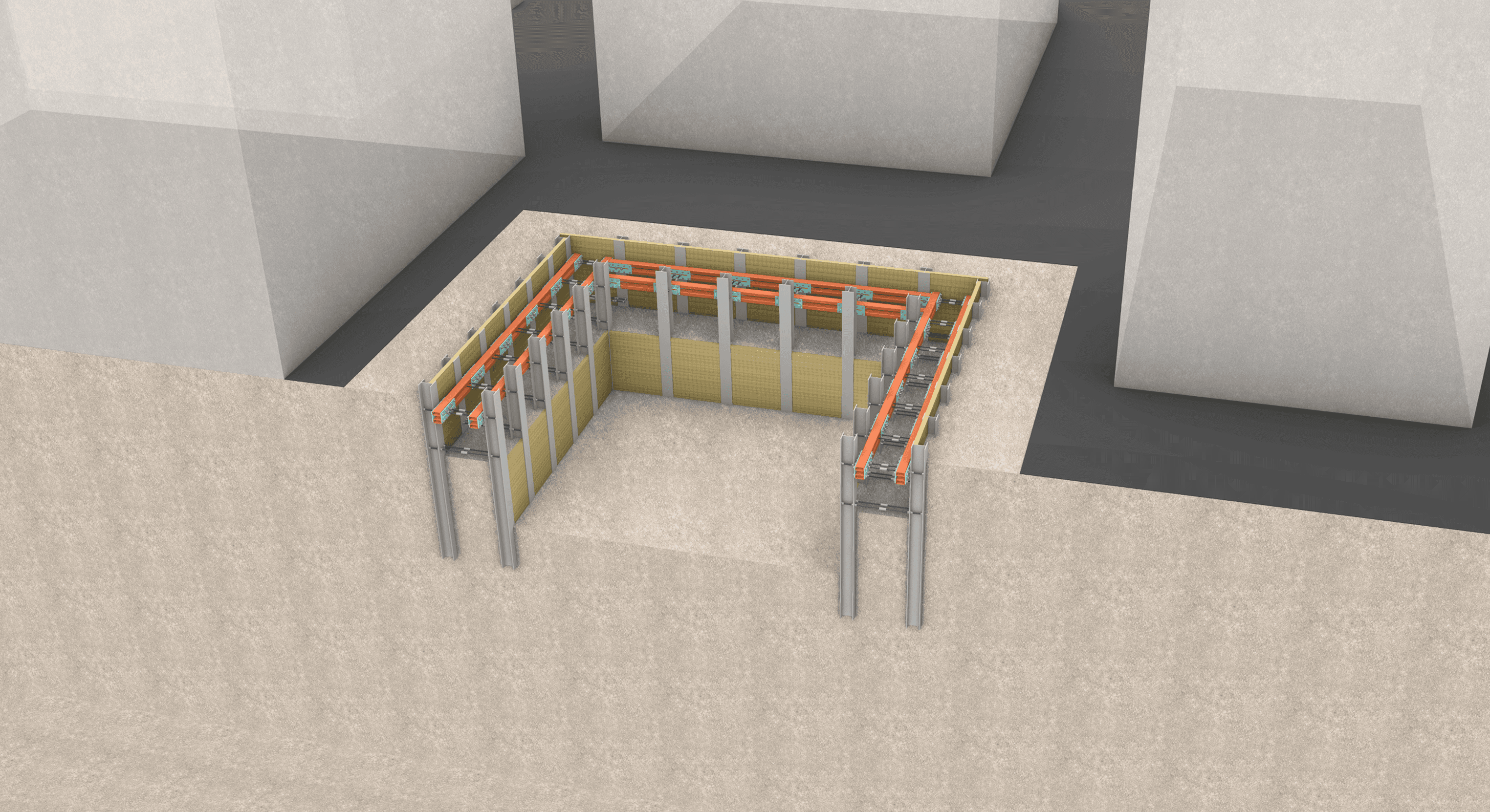

기술개요
전열 엄지말뚝과 후열 엄지말뚝 사이를 연결하는 간격재로 강봉을 사용,
강성이 증가하고 변위를 억제하며 전열 흙막이의 토압을 감소시켜 굴착 공간의 안정성을 확보한다.
강봉 간격재는 볼트 체결하는 방식으로 일반 공법의 공정 중 홈메우기, 띠장 용접에서 소요되는 시간과 비용을 최소화하는 볼트 체결조립 방식의 공법

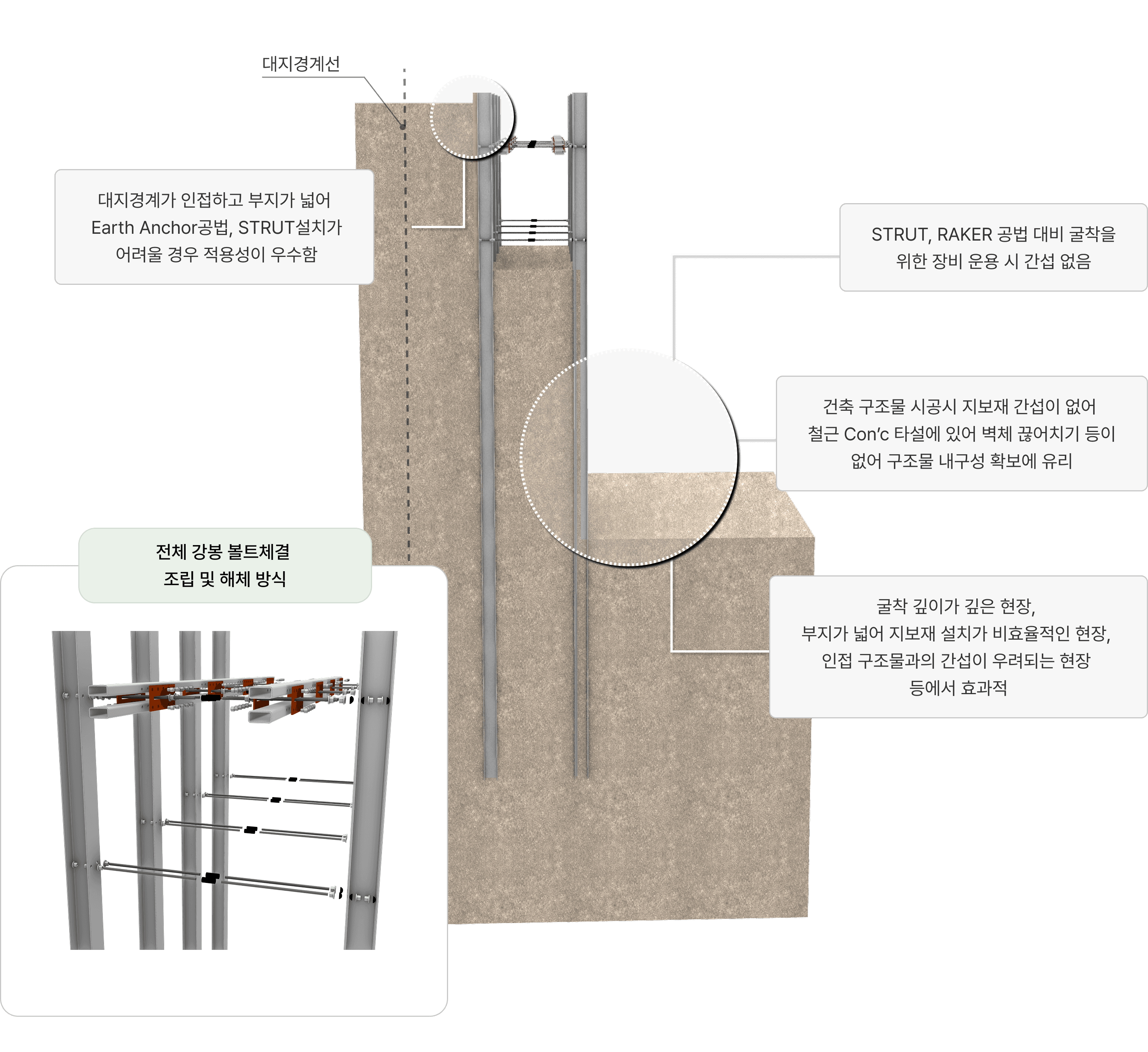

특장점
클릭 시 확대가 가능합니다

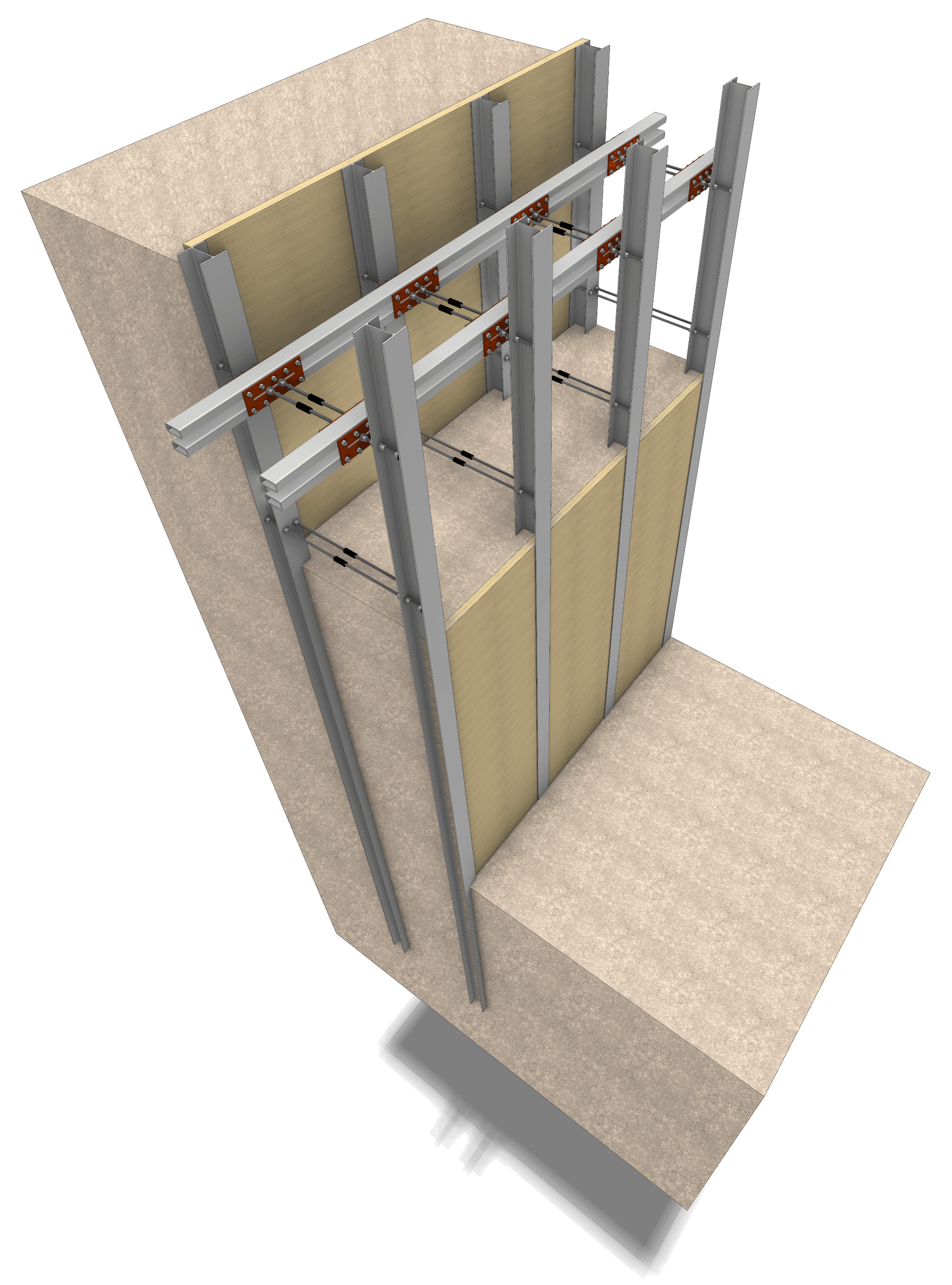

토류판 적용 시
CIP 적용 시
시공순서

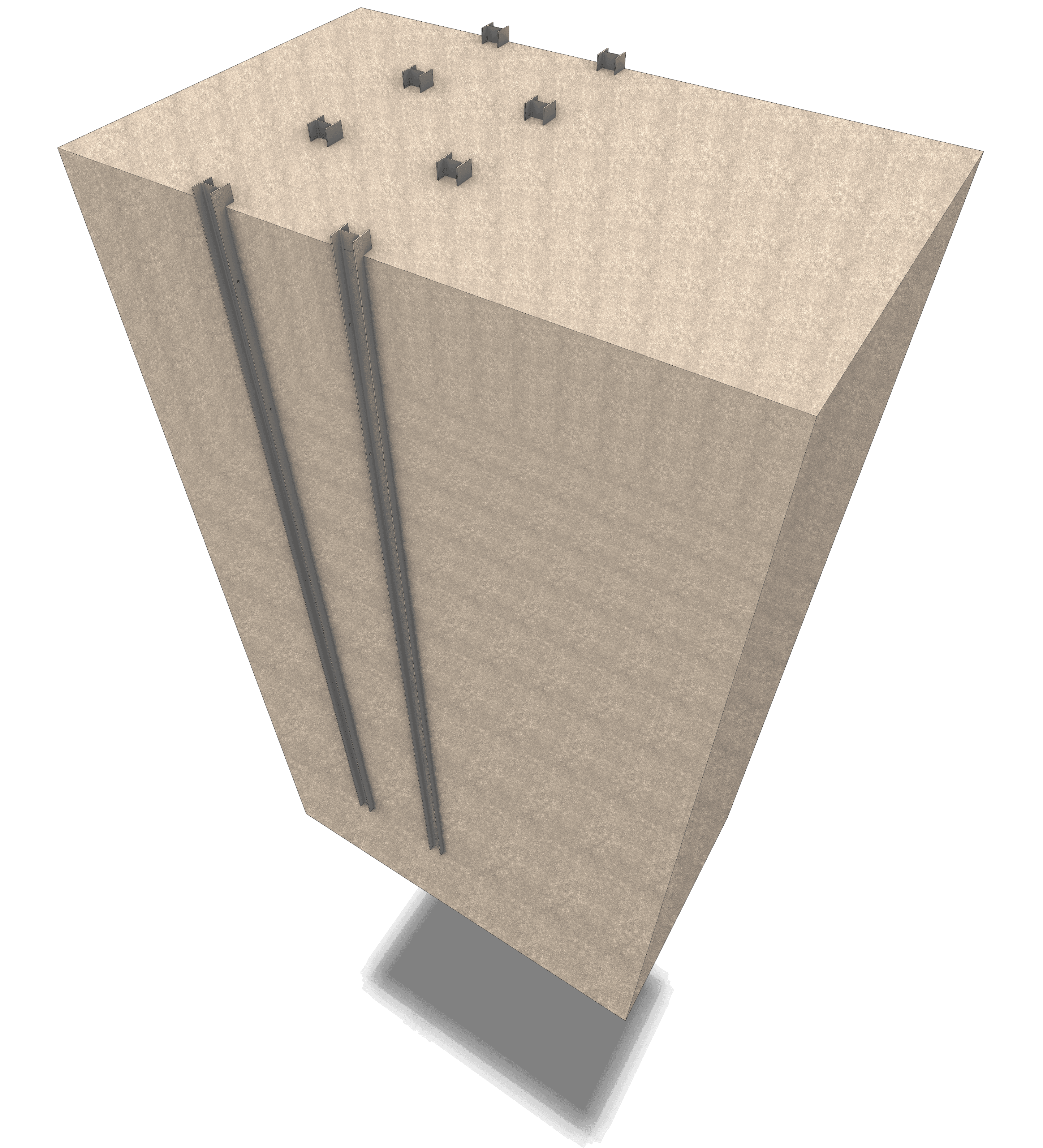

1. H-pile 엄지말뚝
전,후열 근입
전,후열 근입

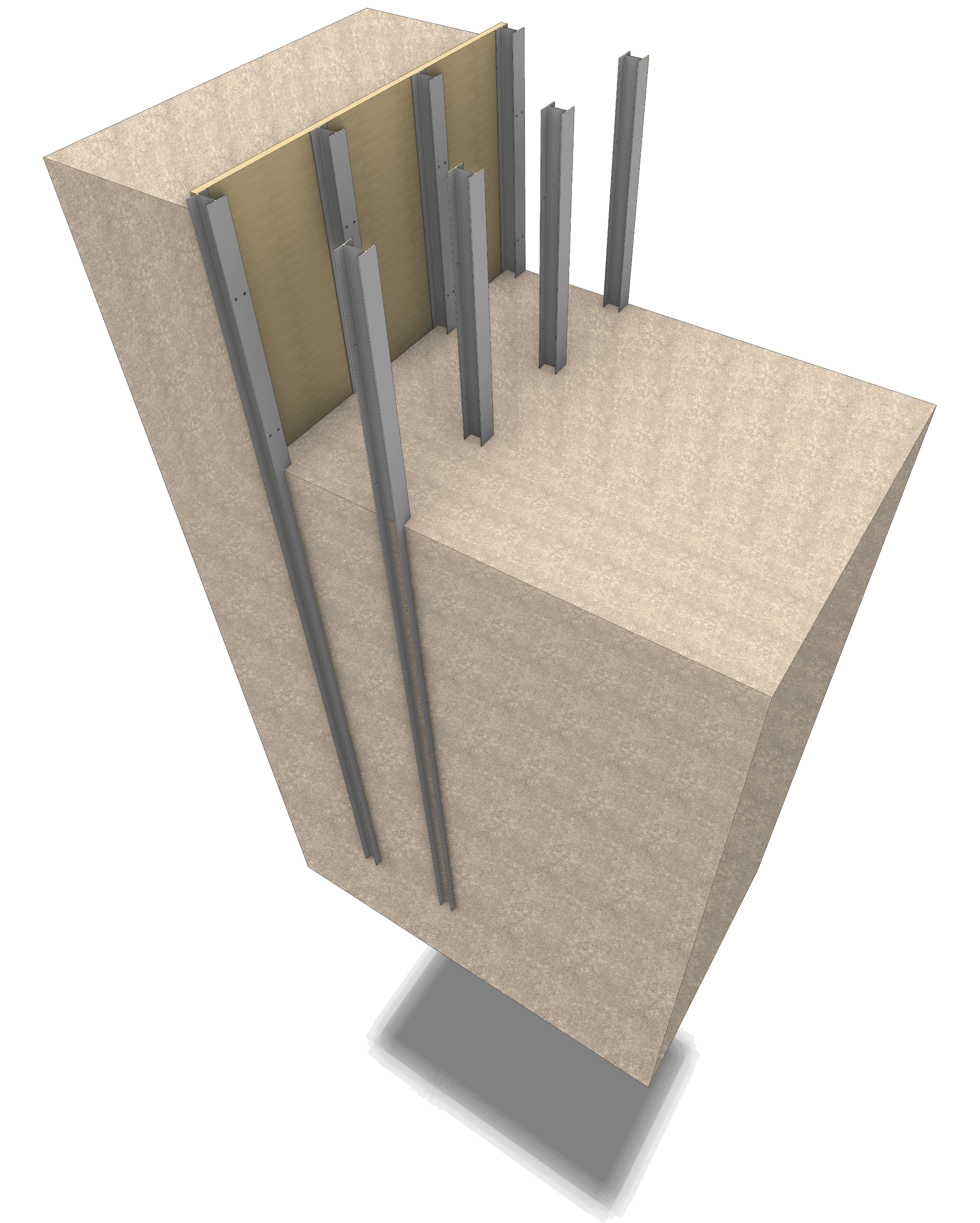

2. 전,후열 일부 굴착
(후열 토류판 설치).png&w=3840&q=75)
(후열 토류판 설치)

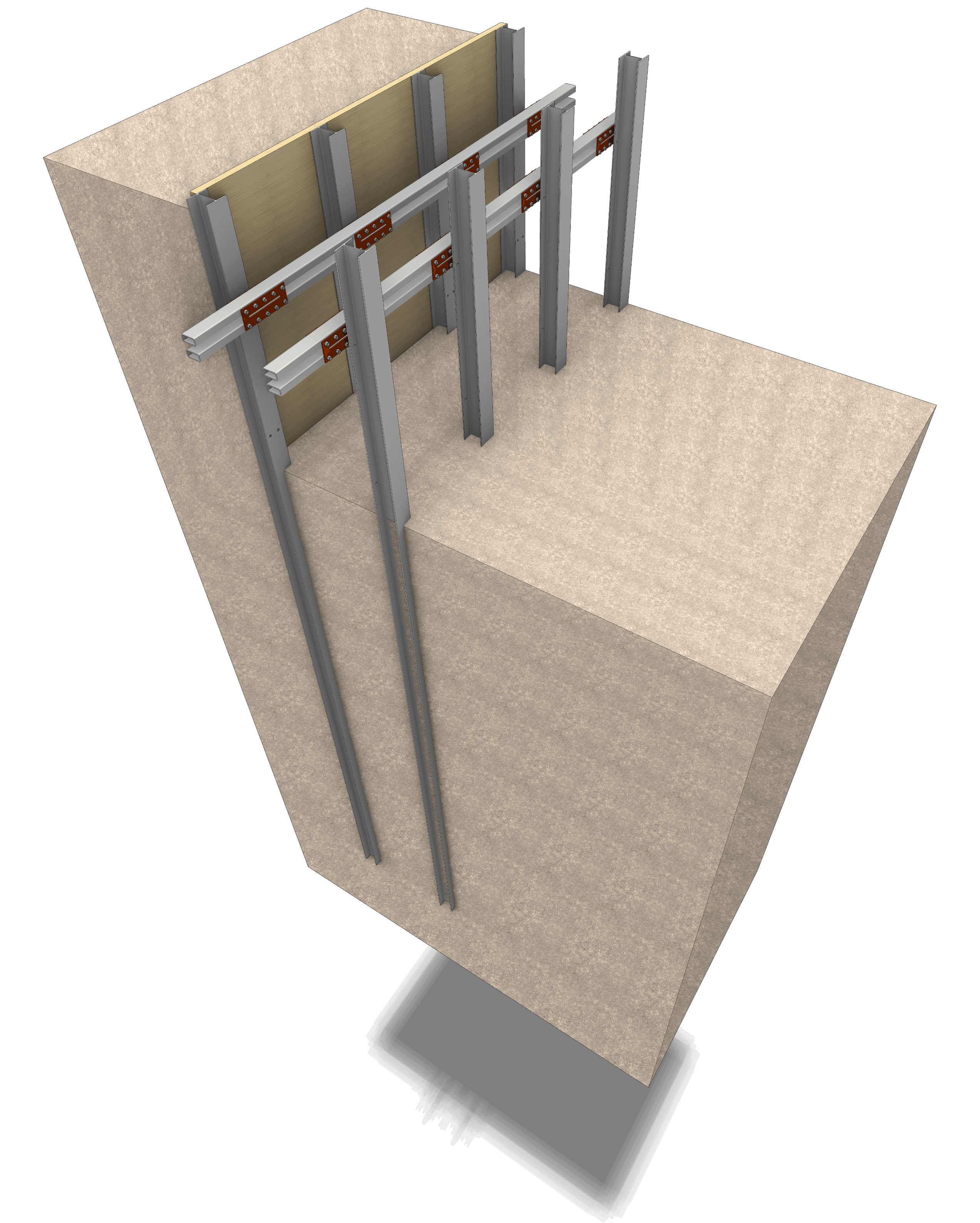

3. 전,후열 띠장 배치
4. 간격재(볼트식 강봉) 띠장 체결%20%EB%9D%A0%EC%9E%A5%20%EC%B2%B4%EA%B2%B0.png&w=3840&q=75)

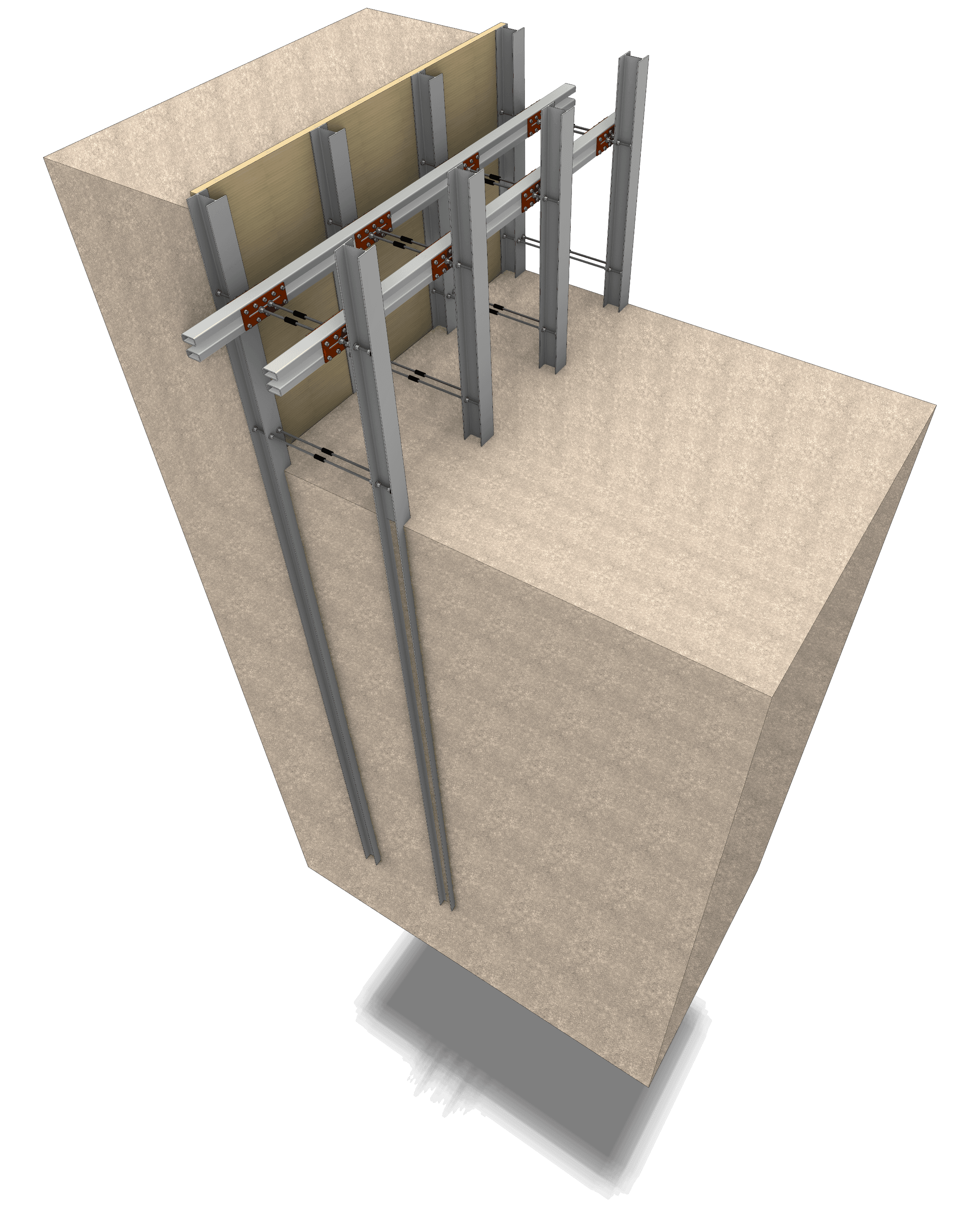

5. 띠장 하부 2차 간격재 체결

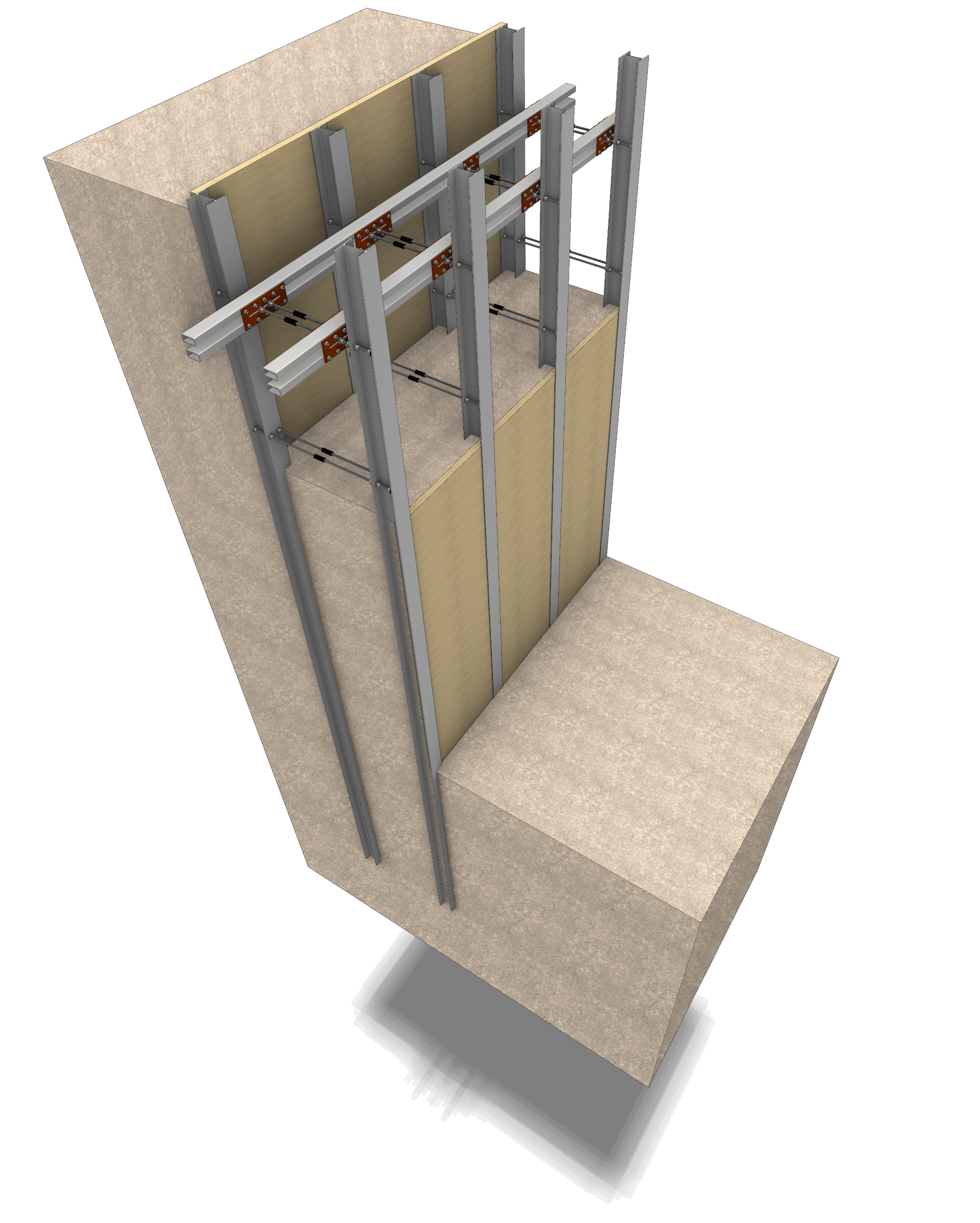

6. 전열 굴착 및 토류판 설치
||
