사면보강 공법사면보강 공법

선단에 지압형 정착제가 장착된 보강제(PS강봉)을 천공홀에 삽입 후, 고정핀 제거를 통한 회전압착으로 지압력을 발휘해 정착체를 고정시키는 공법

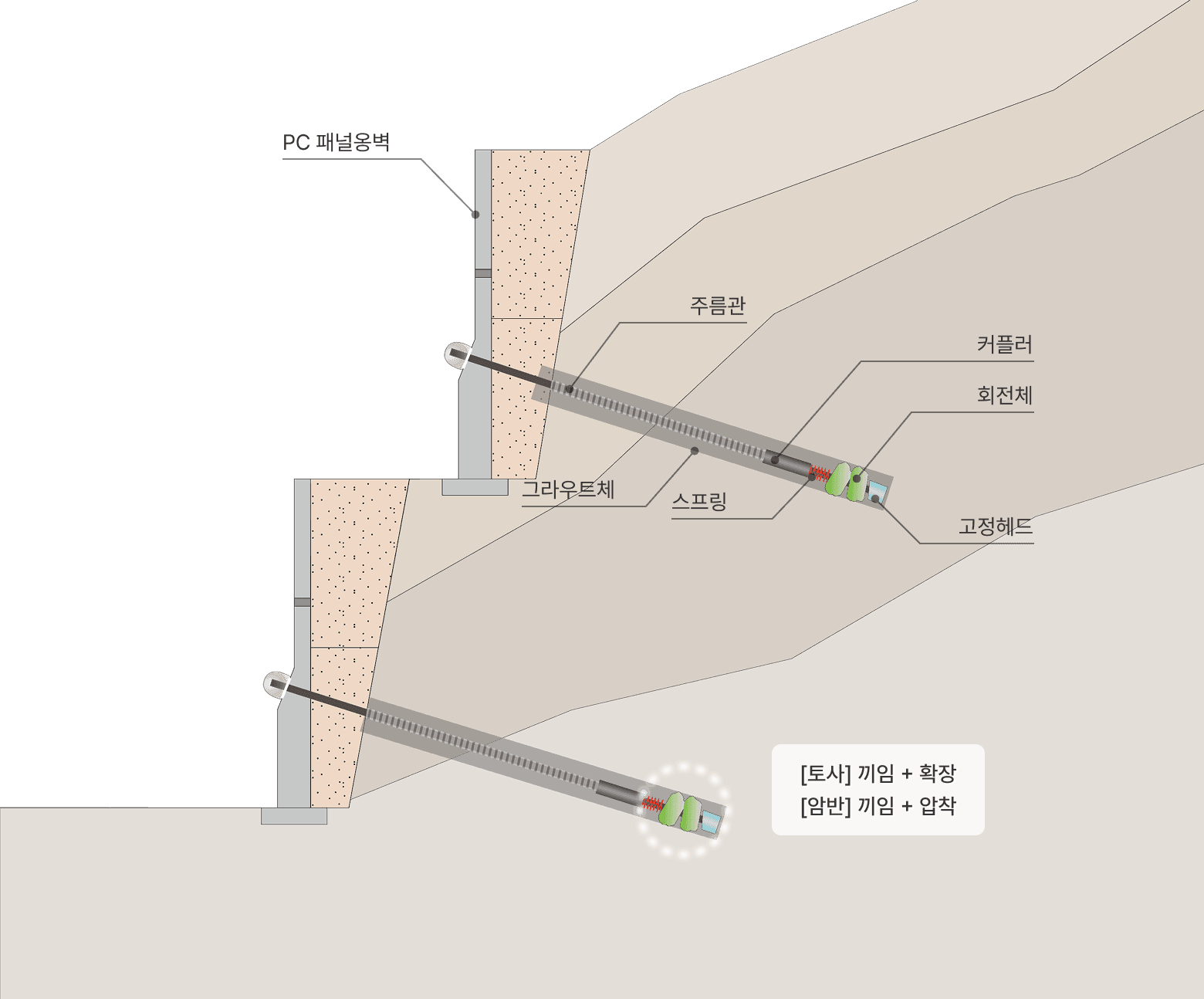

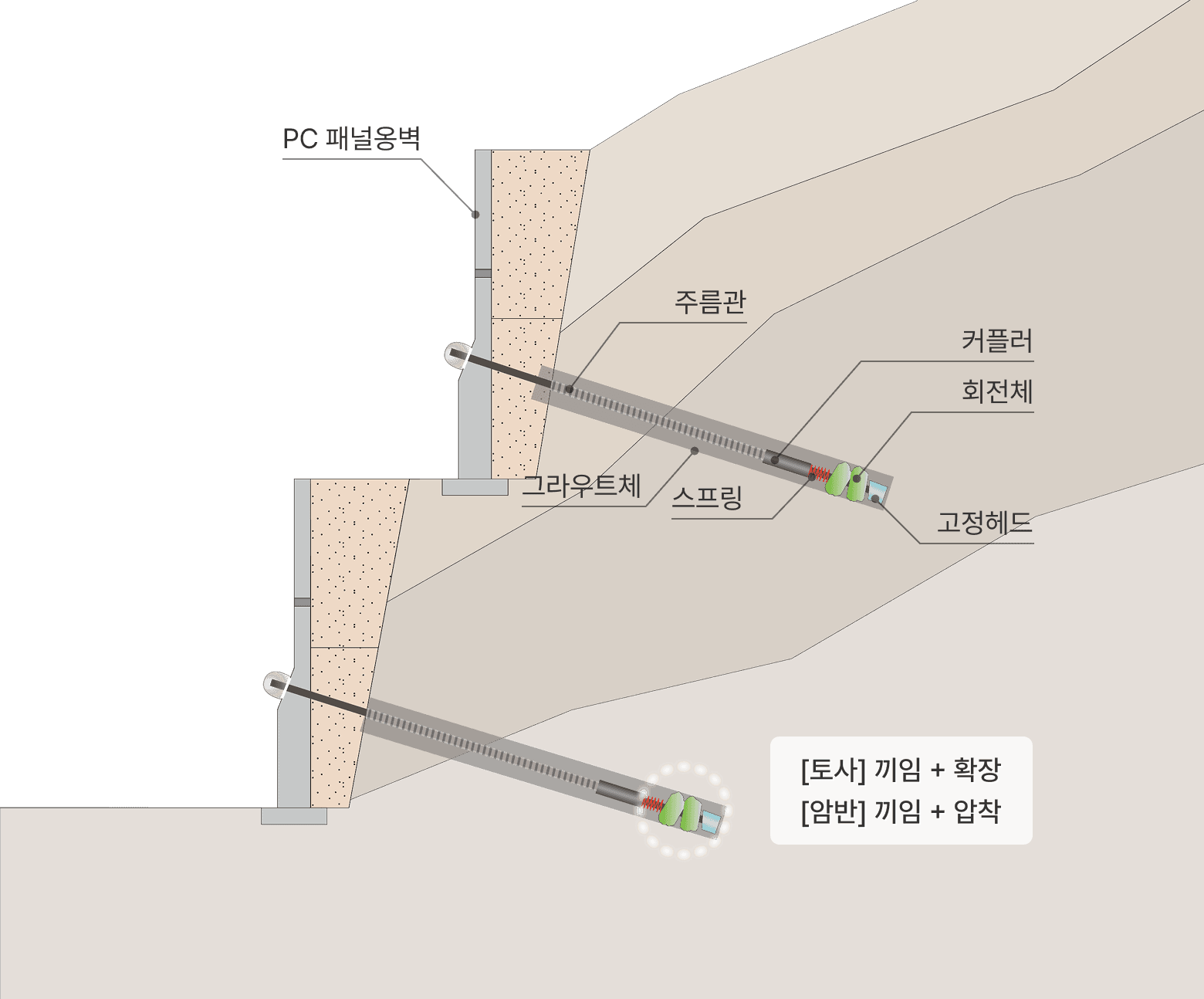

기존 네일공법이 마찰력, 부착력을 통해 축력을 확보하는 것과 달리, 본 공법은 지압력을 주된 축력으로 활용하여 PC 체결 시 보다 높은 안전성을 확보

1

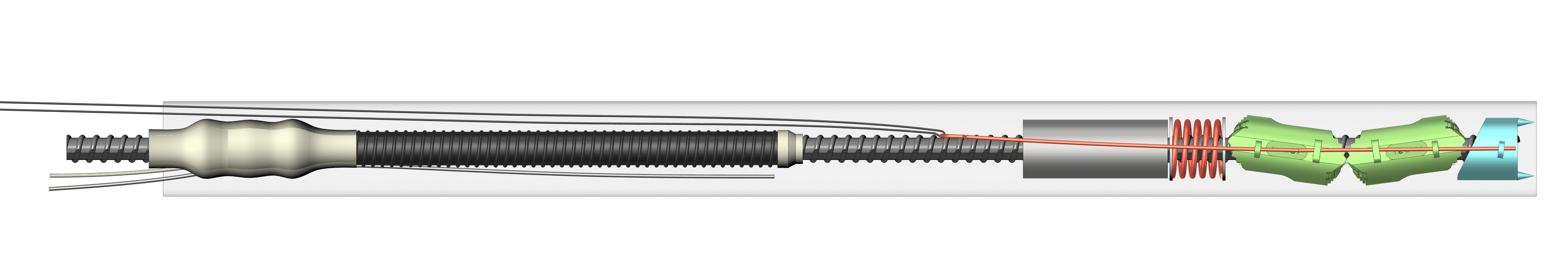

천공 및 보강재 삽입

2

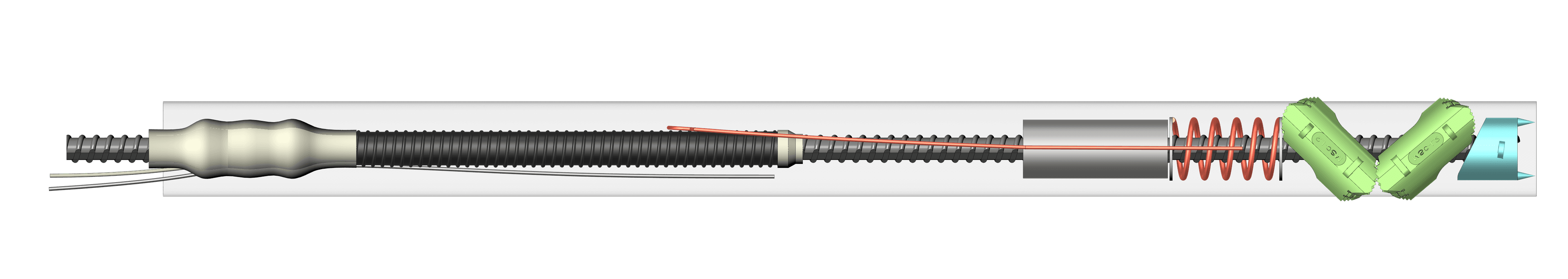

고정핀 제거 - 정착체 끼임

고정핀 제거로 선단 정착부의 CAM 회전체가 천공홀 내 1차 끼임 발생

3

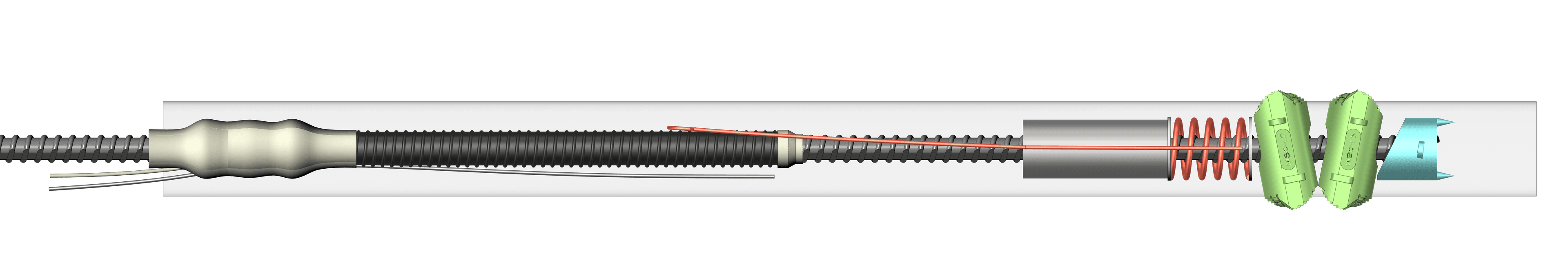

보강재 회전 잠금 및 체결 - 정착제 압착

보강재를 시계방향으로 돌려 잠궈 체결시키면 CAM 회전체가 압착되어 강한 지압력 발휘

4

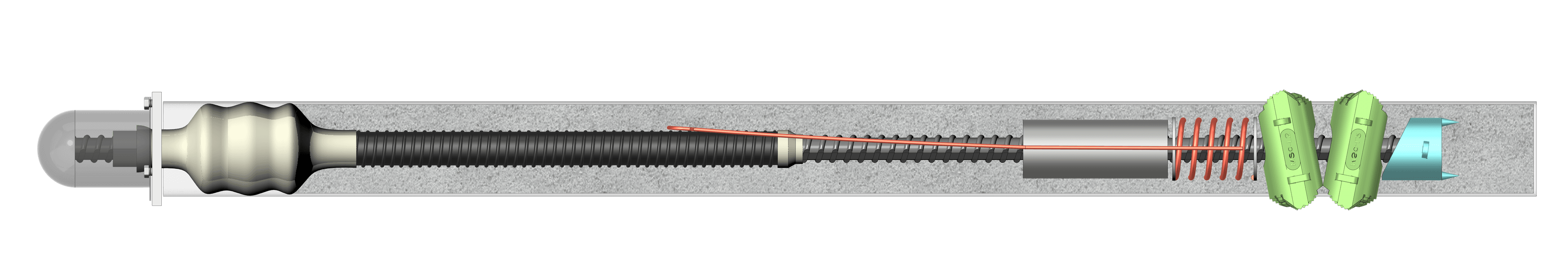

그라우트 주입

선단 정착체의 지압력으로 설계력이 확보되어있어 마찰력을 위한 별도 양생기간이 불필요
