자립식흙막이 공법자립식흙막이 공법

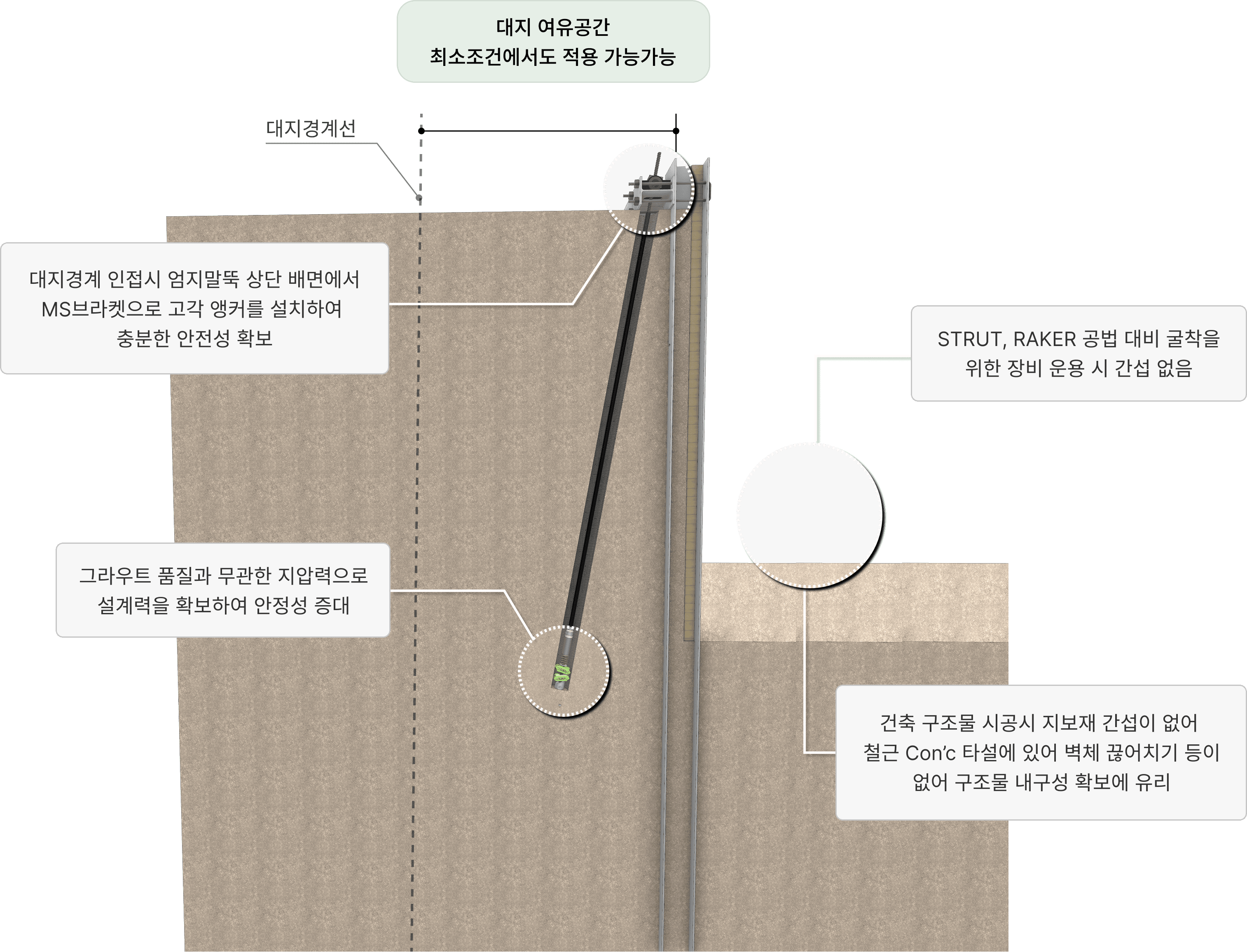

도심지 대지경계와 인접해 일반적인 Earth Anchor 공법 적용이 어려운 경우에는 RAKER, STRUT 등을 이용해 지지하게 되나,
이는 굴착 시 장비 운용 간섭과 건축 구조물 시공 간섭을 유발해 시공 편의성을 떨어뜨리고 구조물 내구성 문제도 발생할 수 있어,

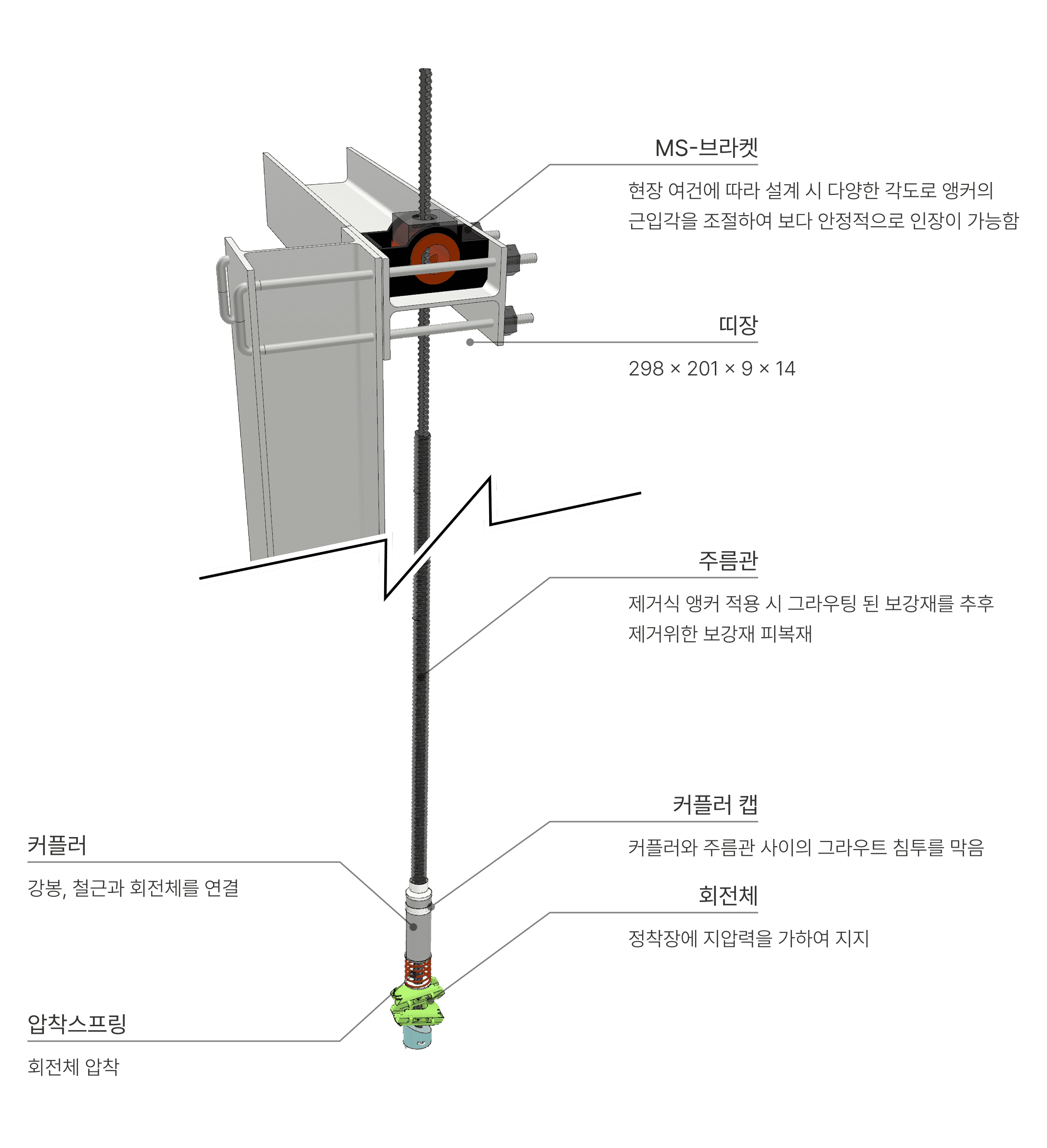

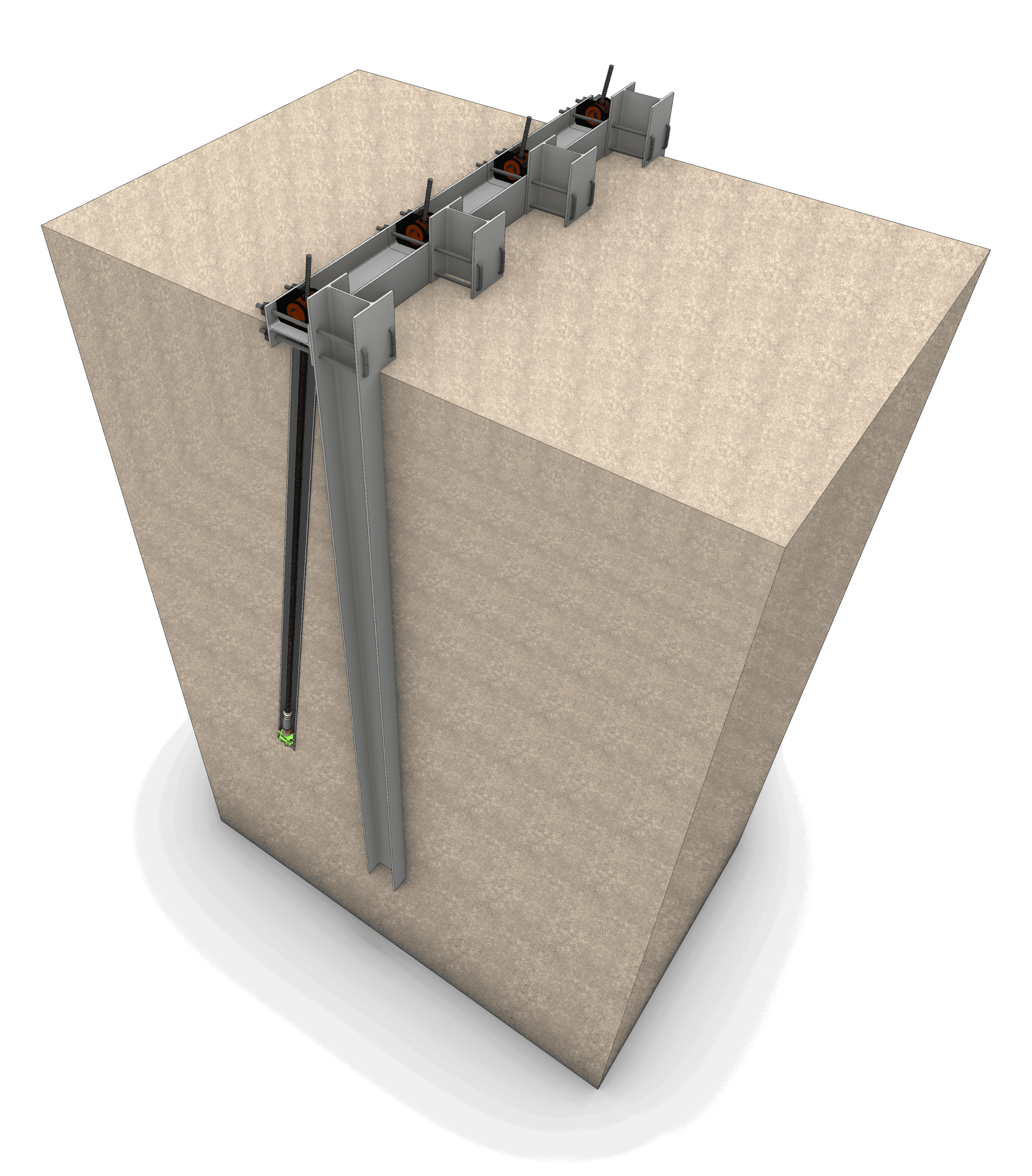

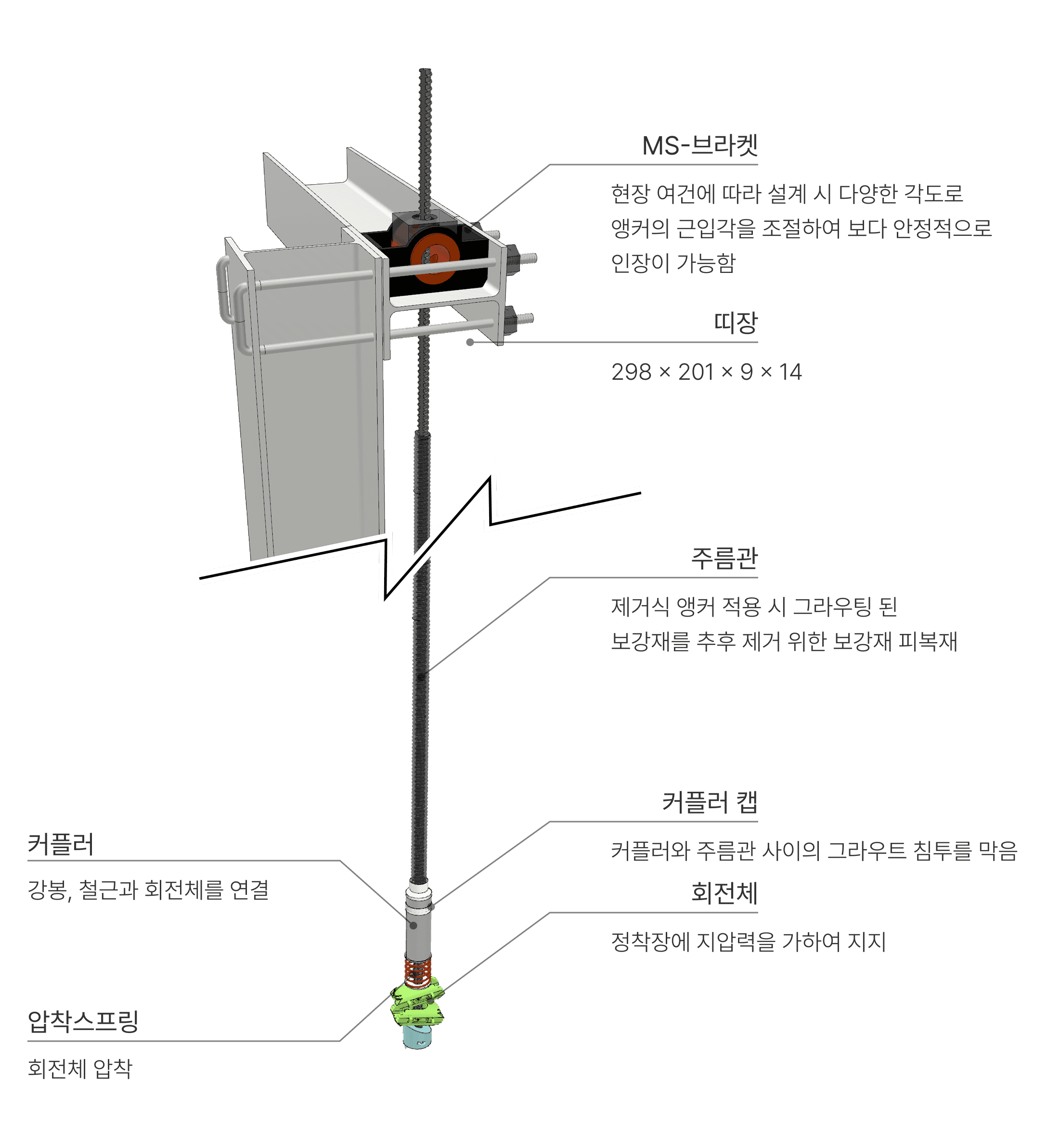

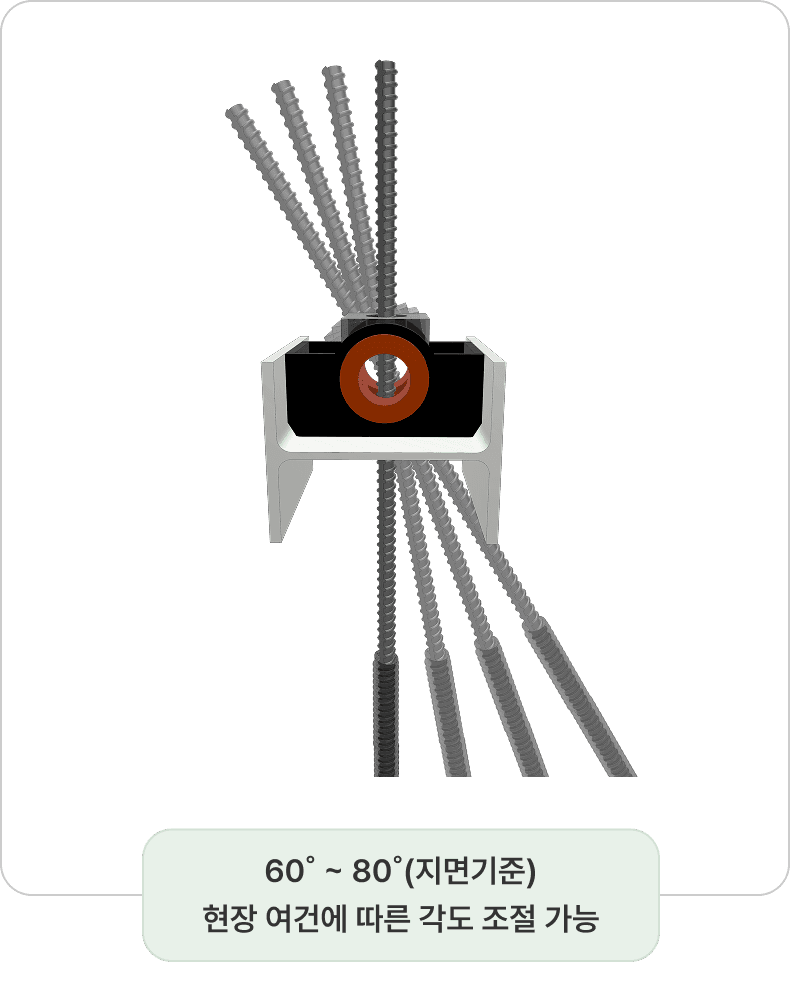

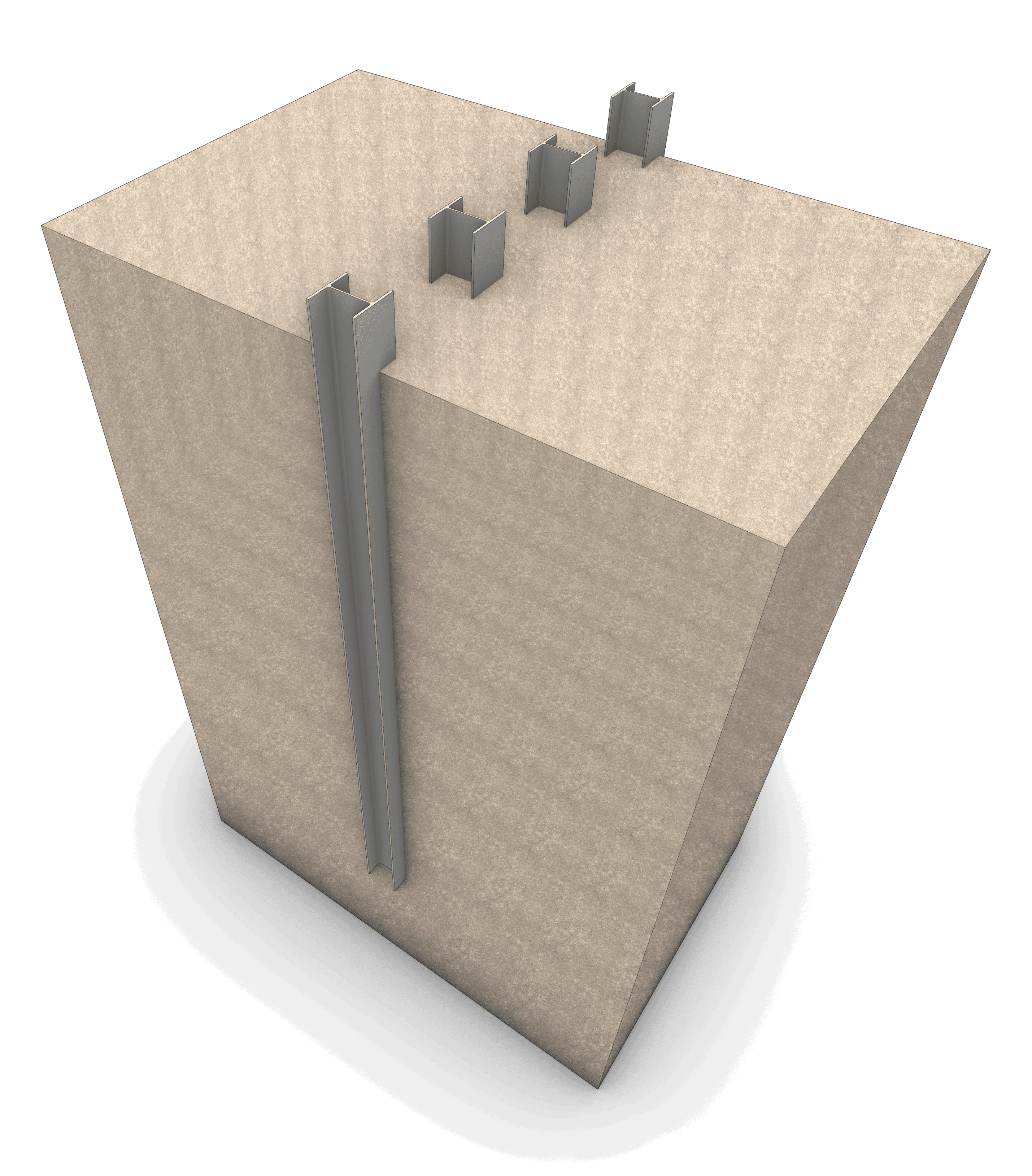

이를 대체하기 위해 H-Pile(엄지말뚝)의 휨응력 및 변위 감소를 목표로 두부 배면에 띠장을 설치하고 각도 조절용 MS 브라켓을 적용하여

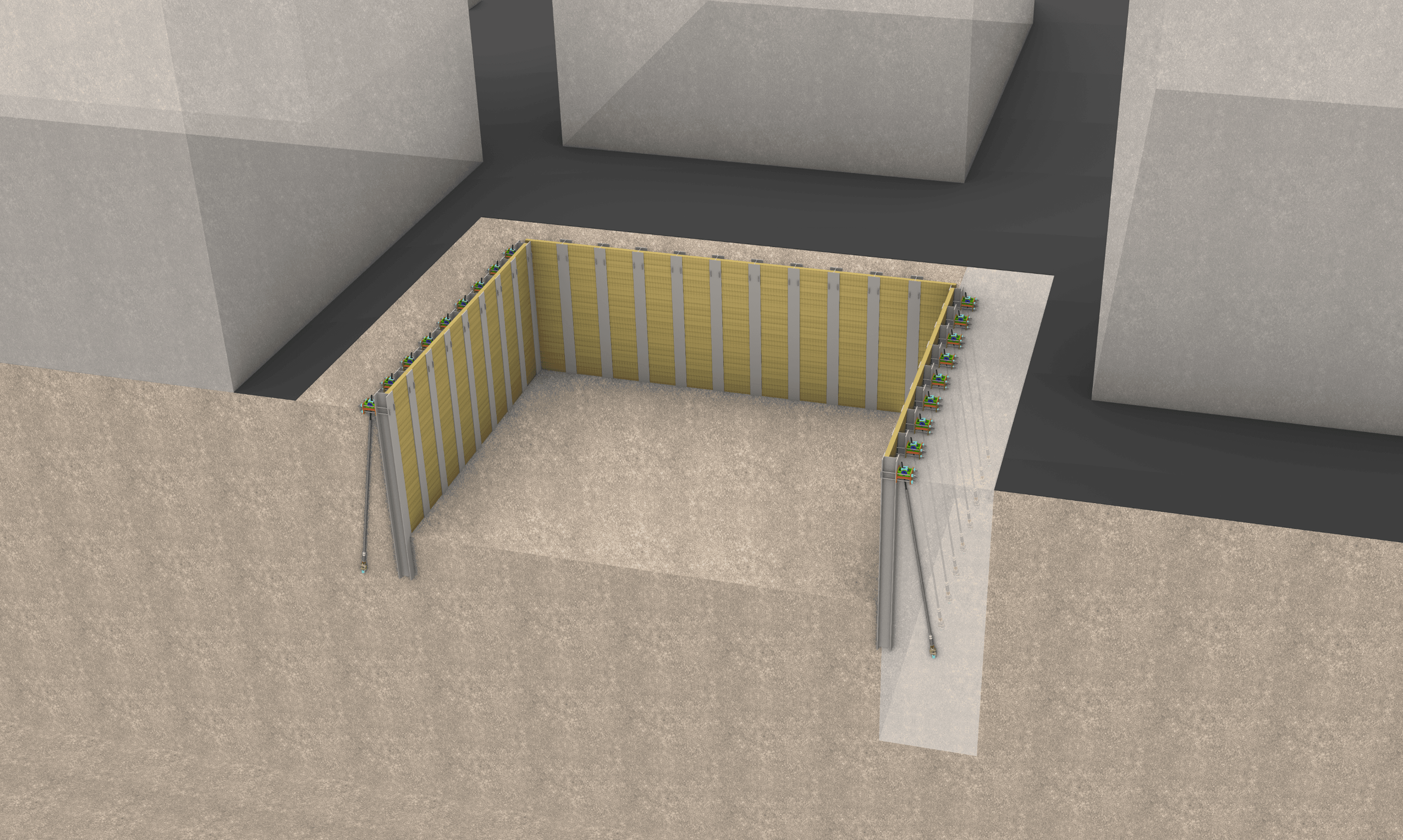

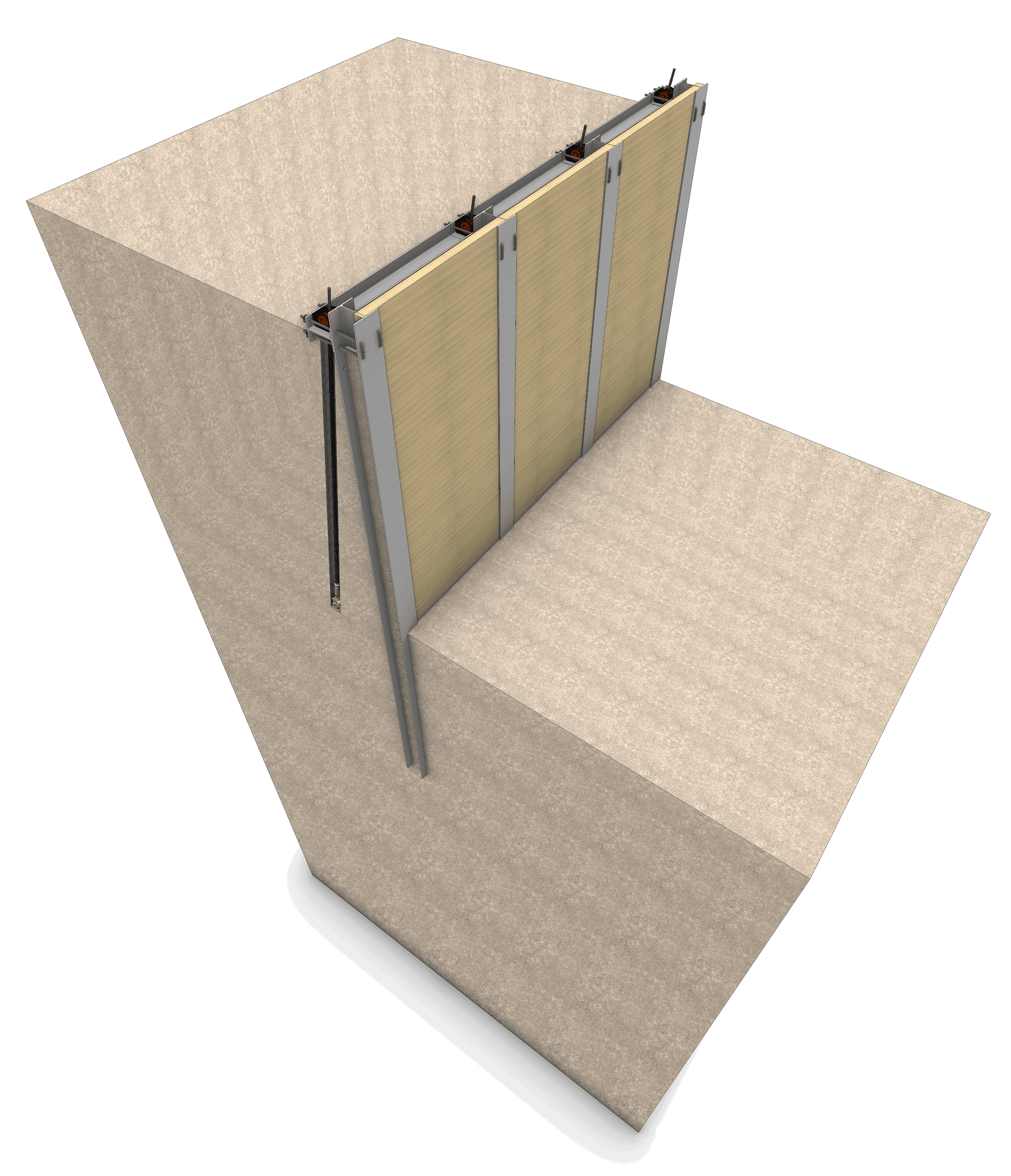

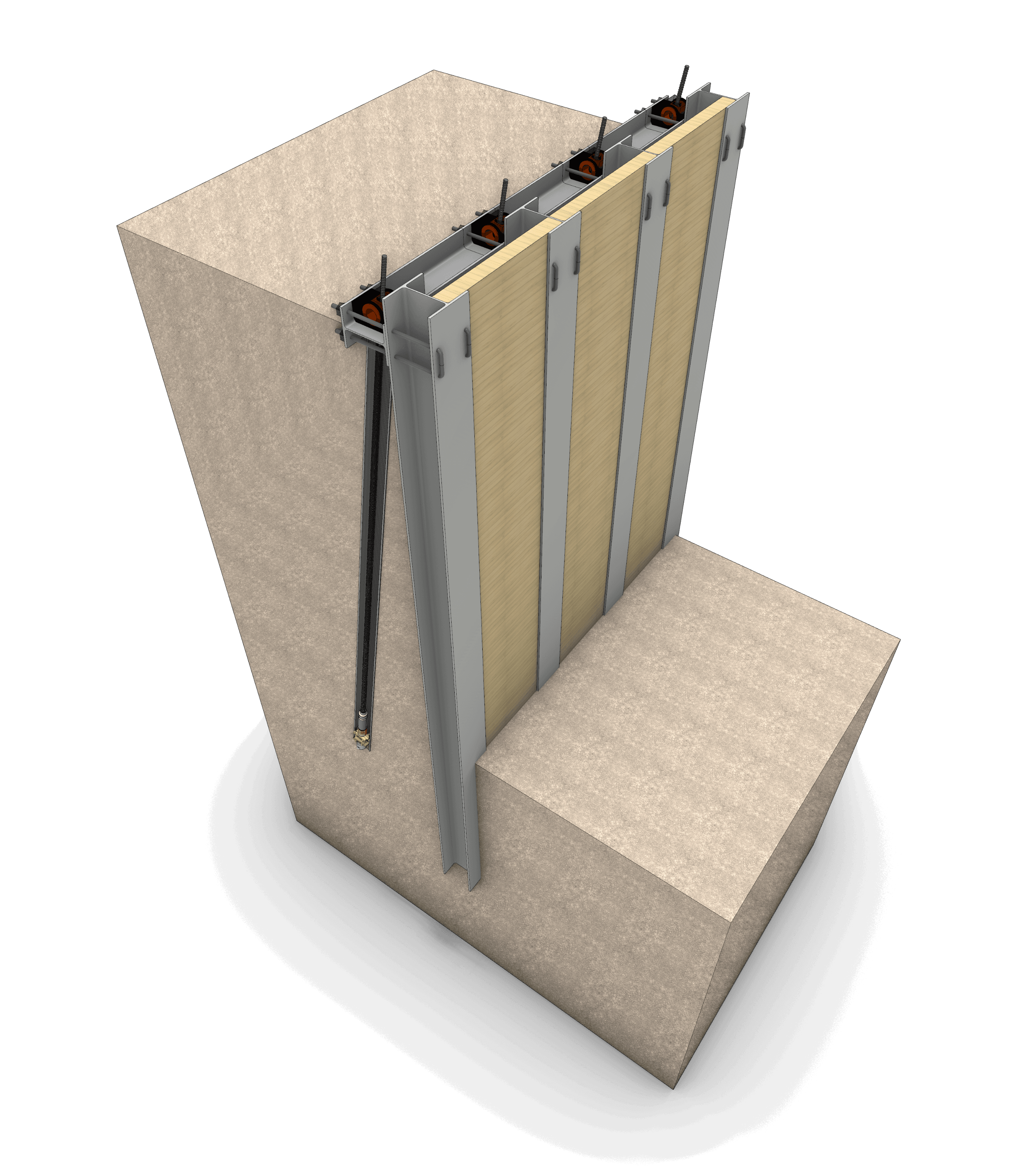

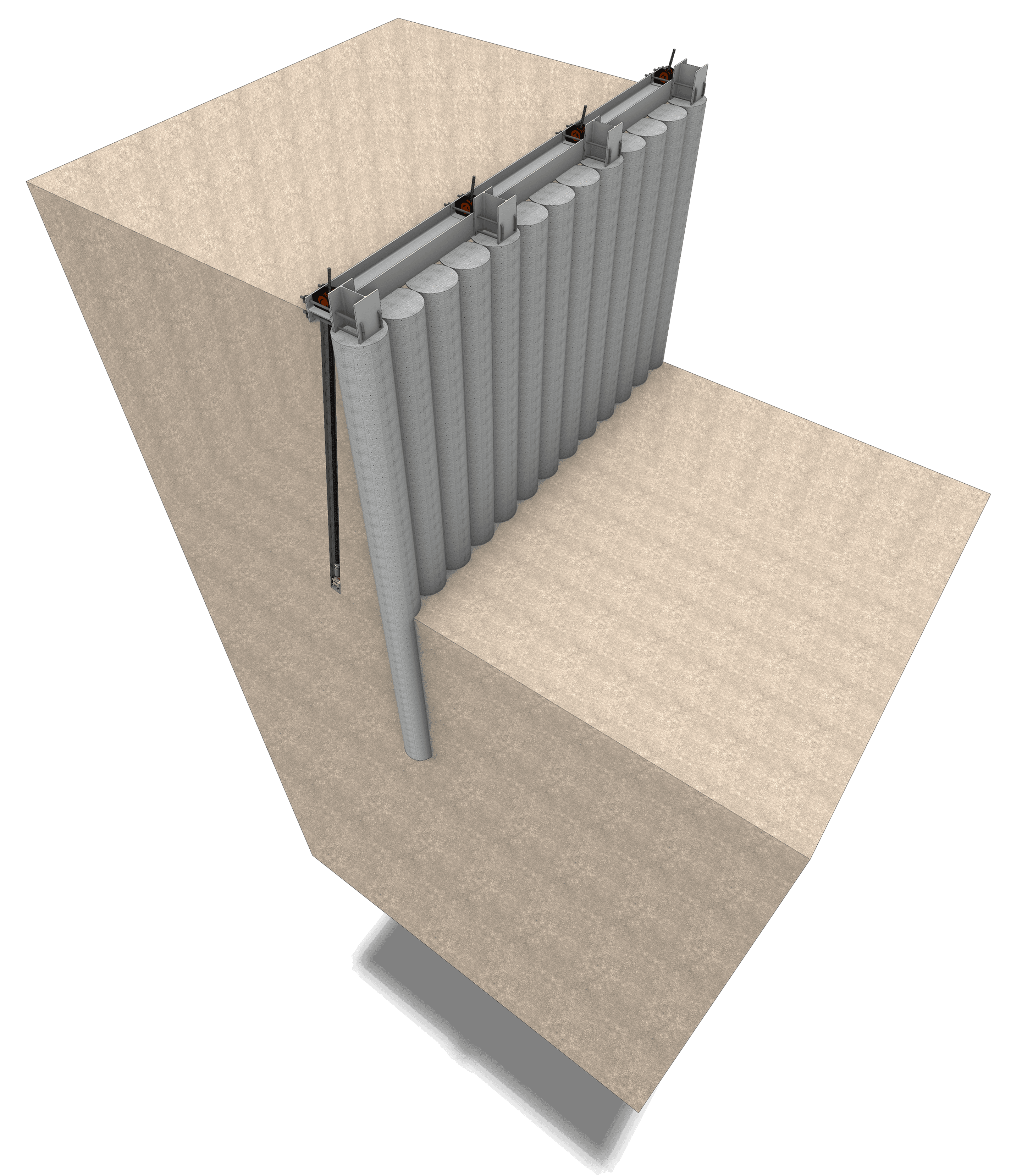

RCA 보강재를 고각으로 삽입한 뒤 인장하여 선단부 정착체의 지압력으로 흙막이 벽체를 지지하고 토압에 저항하도록 설계한 고각 앵커 자립식 흙막이 공법

클릭 시 확대가 가능합니다

1

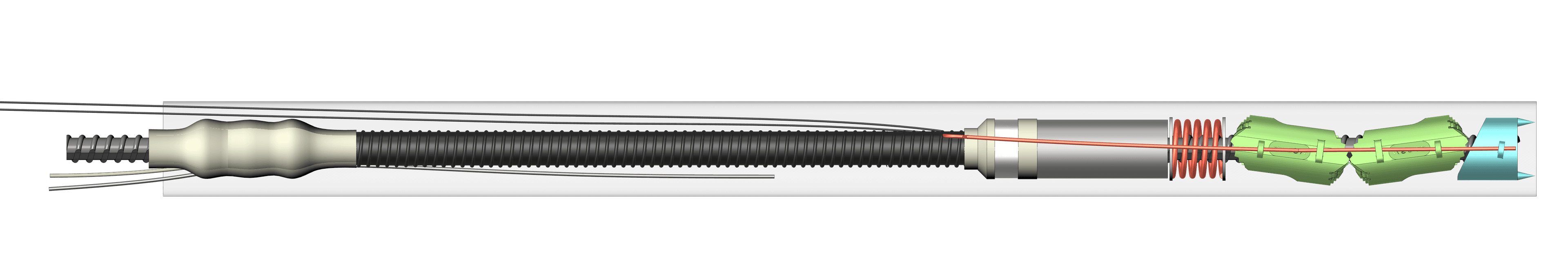

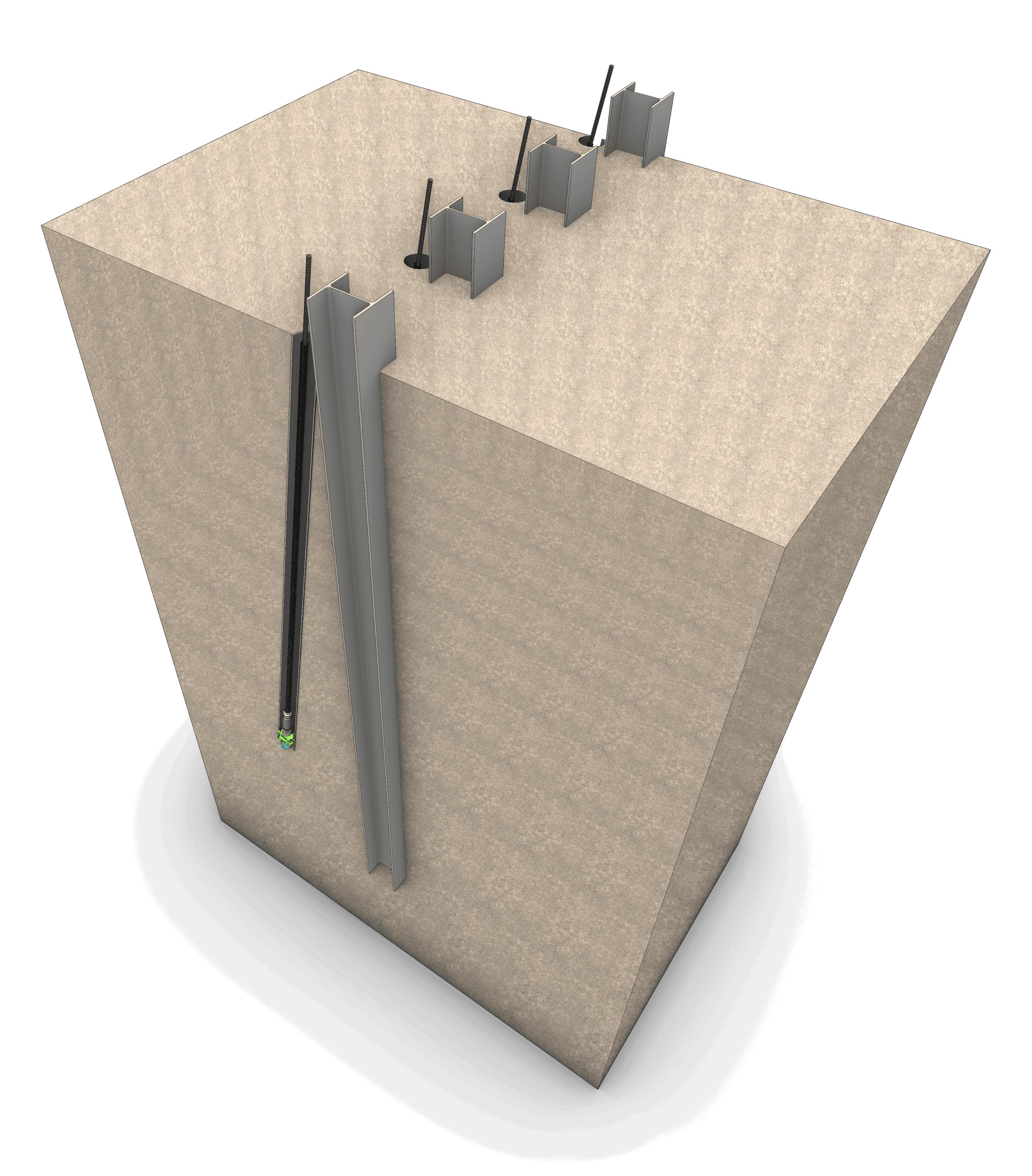

천공 및 보강재 삽입

2

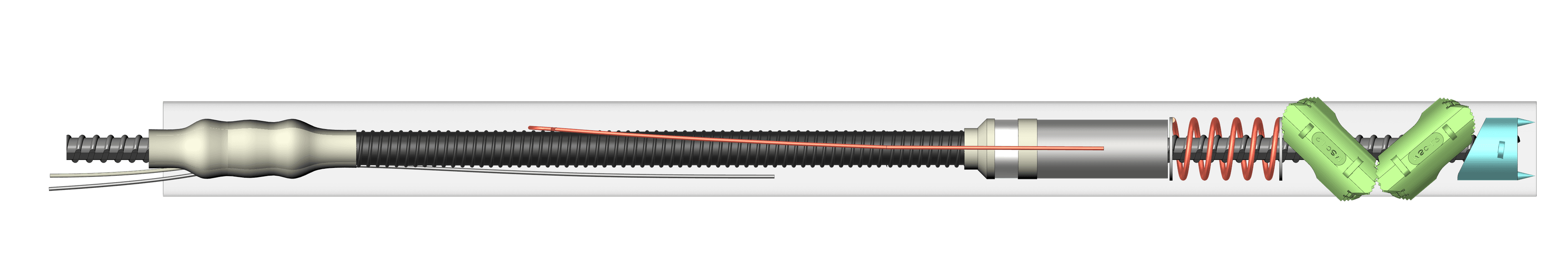

고정핀 제거 - 정착체 끼임

고정핀 제거로 선단 정착부의 CAM 회전체가 천공홀 내 1차 끼임 발생

3

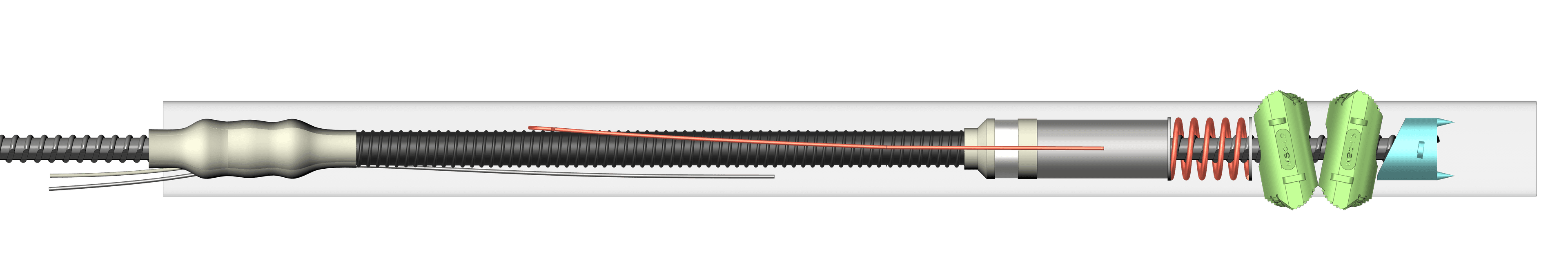

보강재 회전 잠금 및 체결 - 정착제 압착

보강재를 시계방향으로 돌려 잠궈 체결시키면 CAM 회전체가 압착되어 강한 지압력 발휘

4

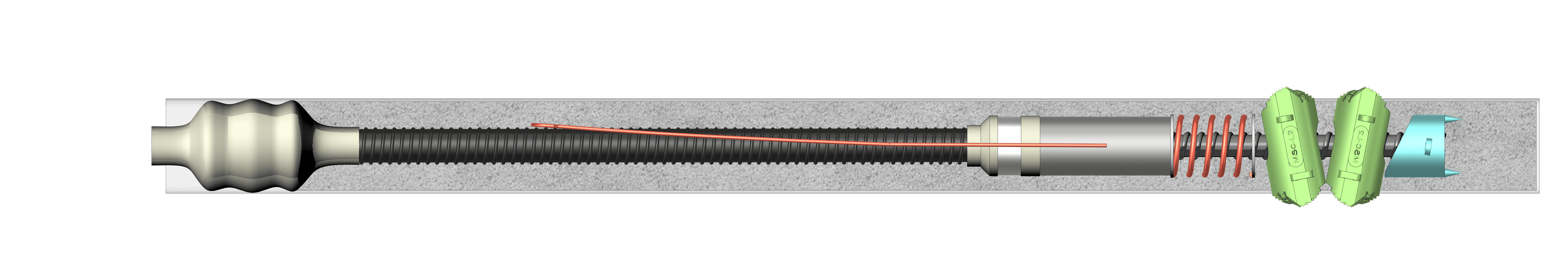

그라우트 주입

선단 정착체의 지압력으로 설계력이 확보되어있어 마찰력을 위한 별도 양생기간이 불필요
시공이 끝난 후 철거 시 주름관 내 커플러와 연결된 PS강봉을 돌려 풀어 PS강봉 제거
