지반보강 공법지반보강 공법

락볼트 선단부에 지압형 정착체를 장착하여 천공홀에 삽입 후 조립된 고정핀을 제거하면 정착체의 CAM 회전체가 압착하여 끼임 현상으로 지압력을 발휘하며,

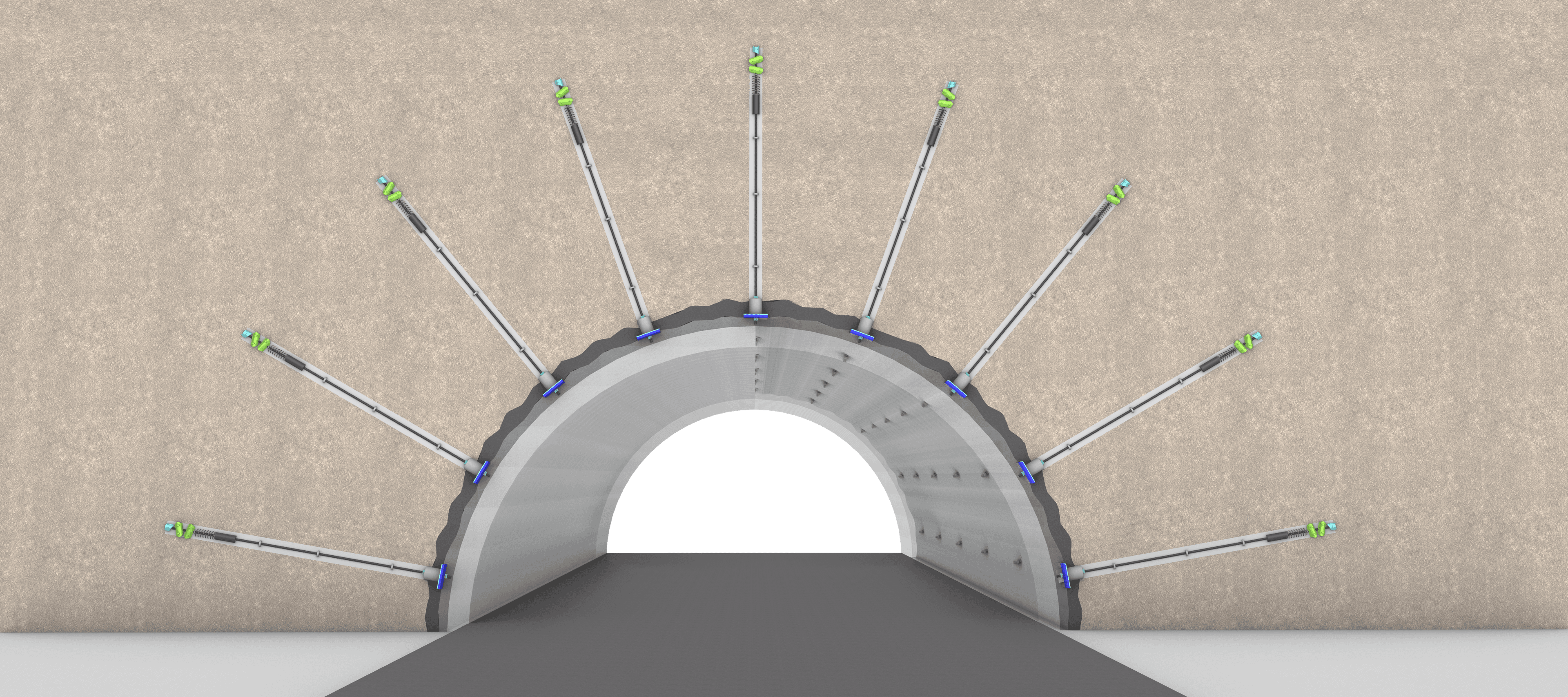

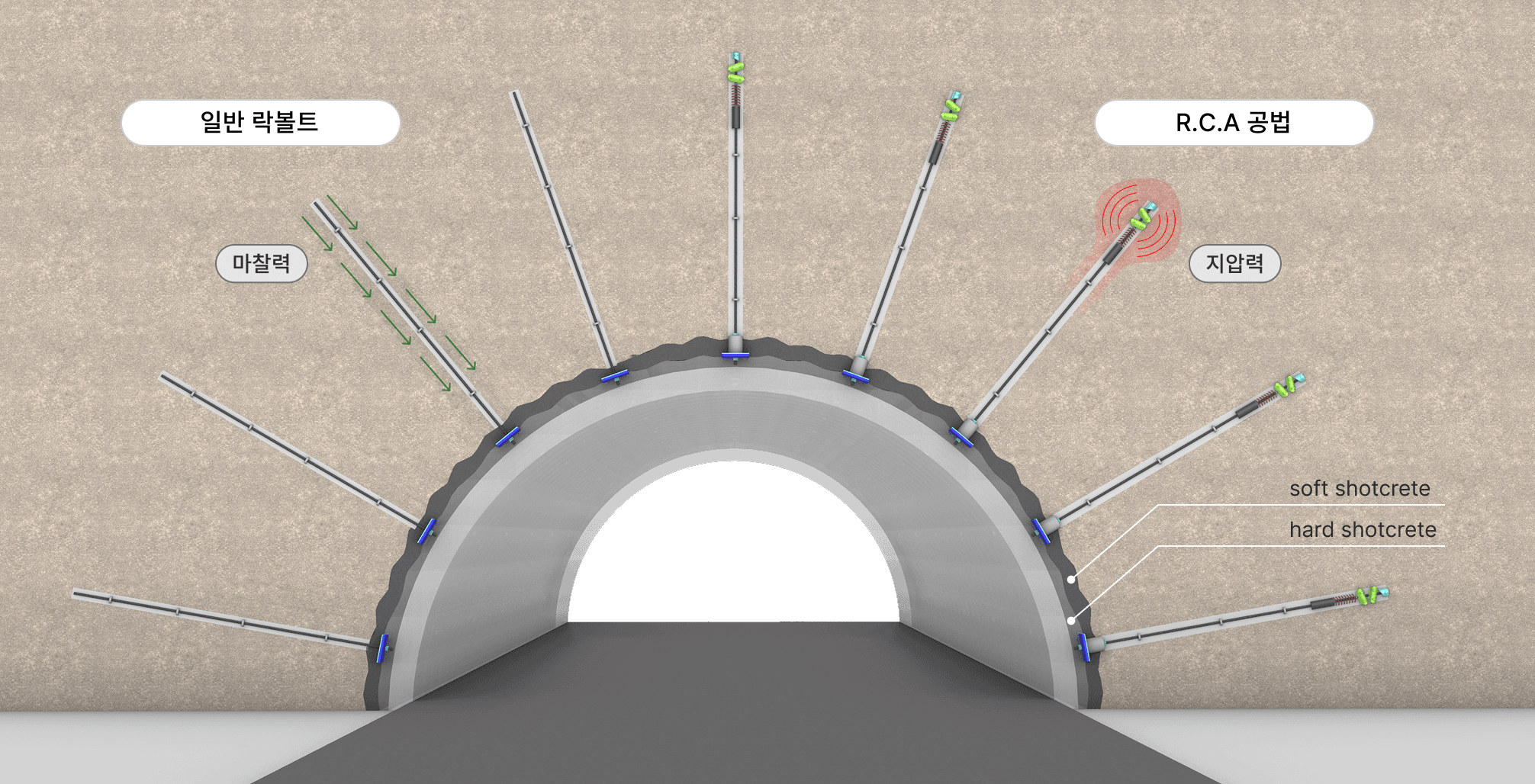

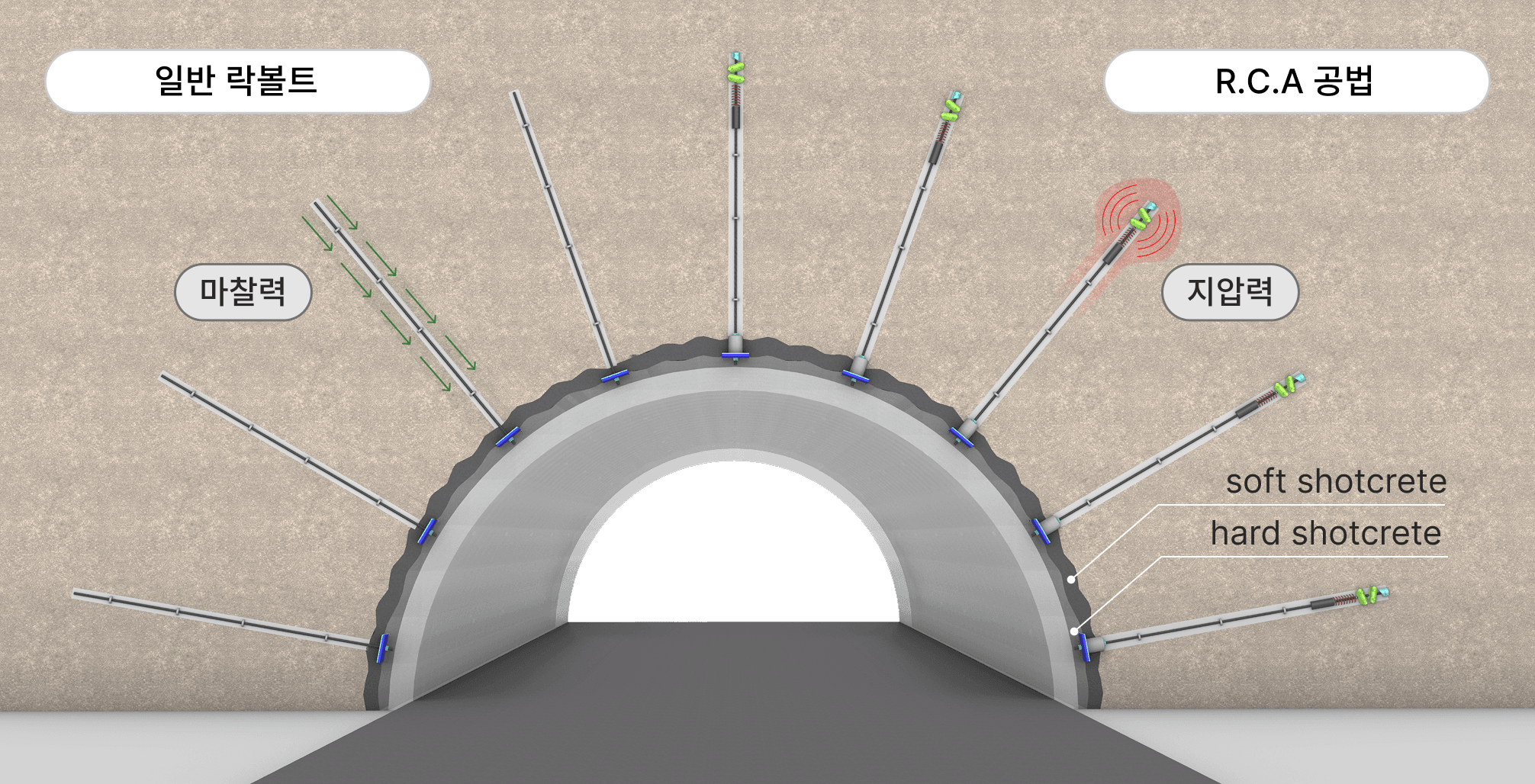

일반 락볼트 공법의 마찰력, 부착력을 축력으로 설계하지만 본 공법은 지압력을 주 축력으로 확보하여
그라우트 품질 및 양생과 관계없이 곧바로 인장이 가능하여 시공성 측면에서 유리하고 보다 강한 힘으로 인장이 가능해 안정성 측면에서도 우수하다.

1

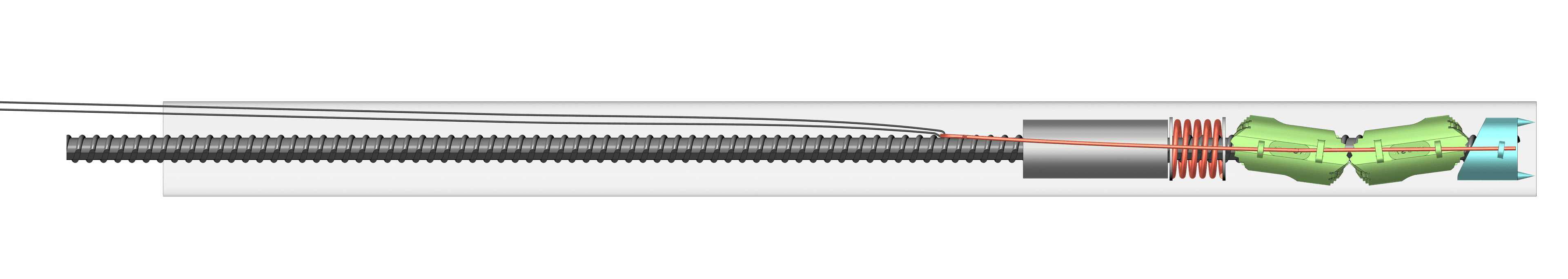

천공 및 보강재 삽입

2

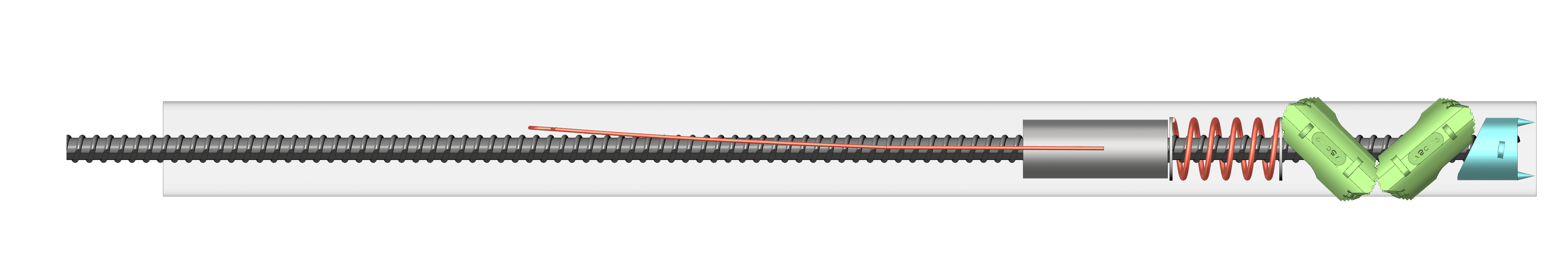

고정핀 제거 - 정착체 끼임

정착부의 CAM 회전체가 천공홀 내 1차적으로 끼임 발생

3

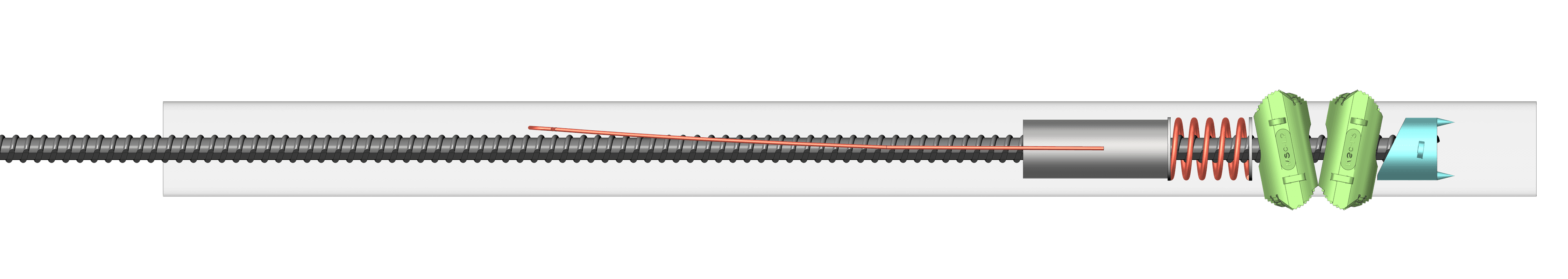

보강재 회전 잠금 및 체결 - 정착제 압착

보강재를 시계방향으로 돌려 잠궈 체결시키면 CAM 회전체가 압착되어 강한 지압력 발휘

4

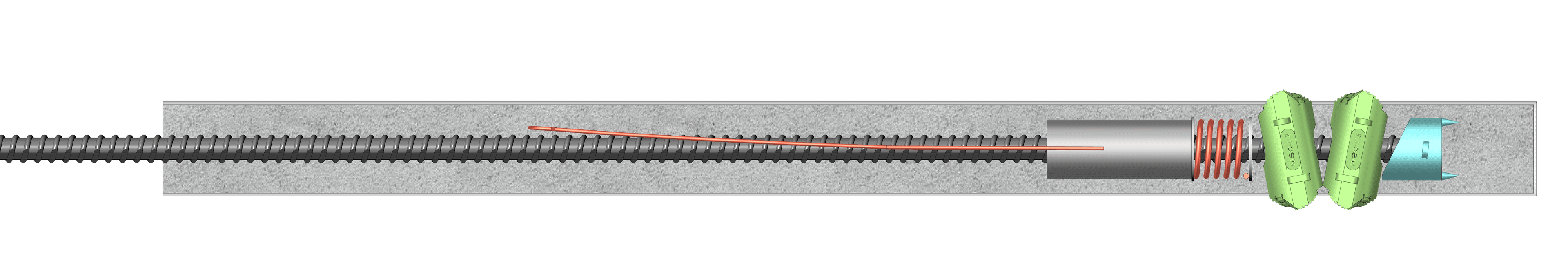

그라우트 주입

선단 정착체의 지압력으로 설계력이 확보되어있어 마찰력을 위한 별도 양생기간이 불필요
