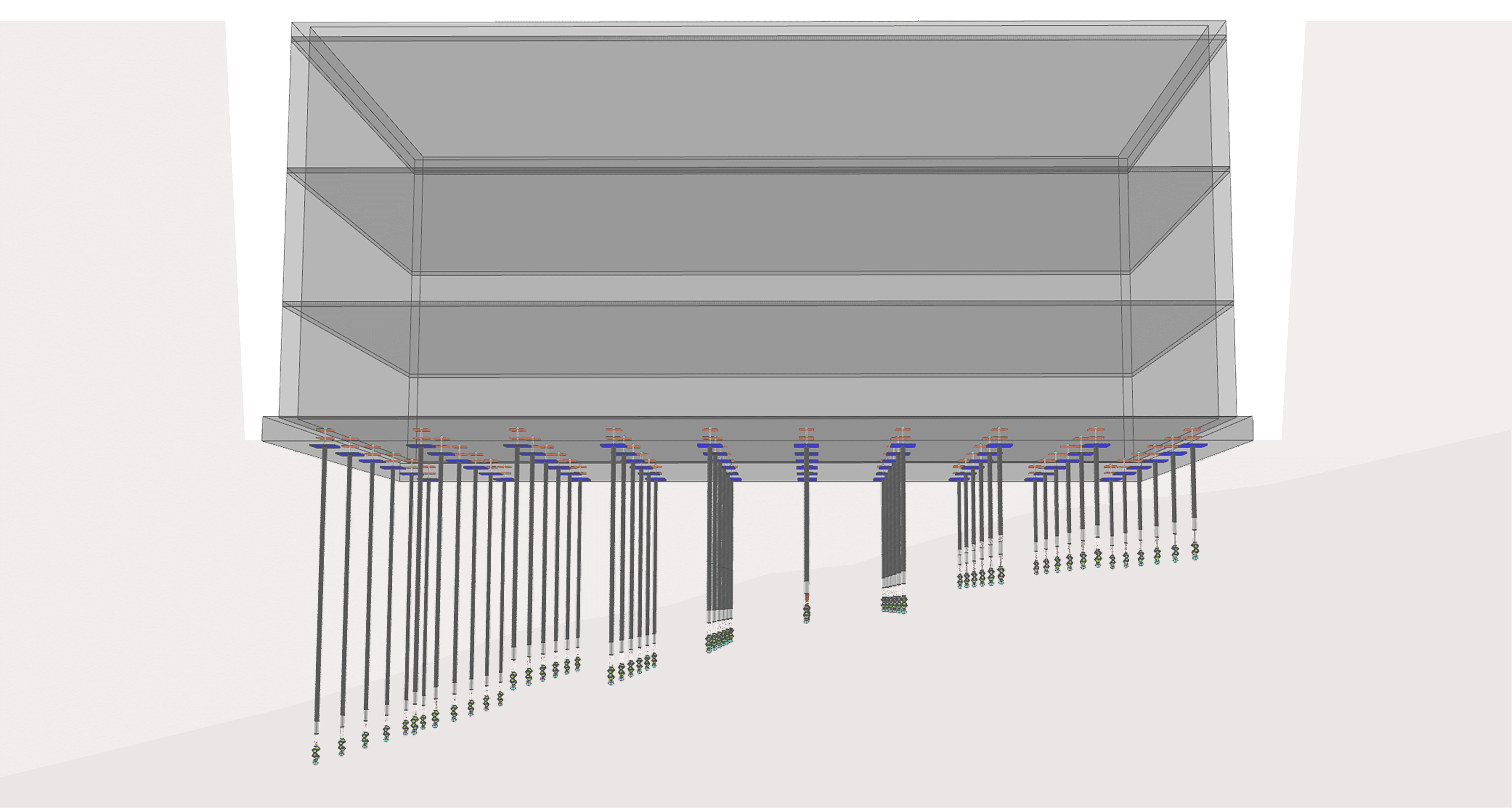

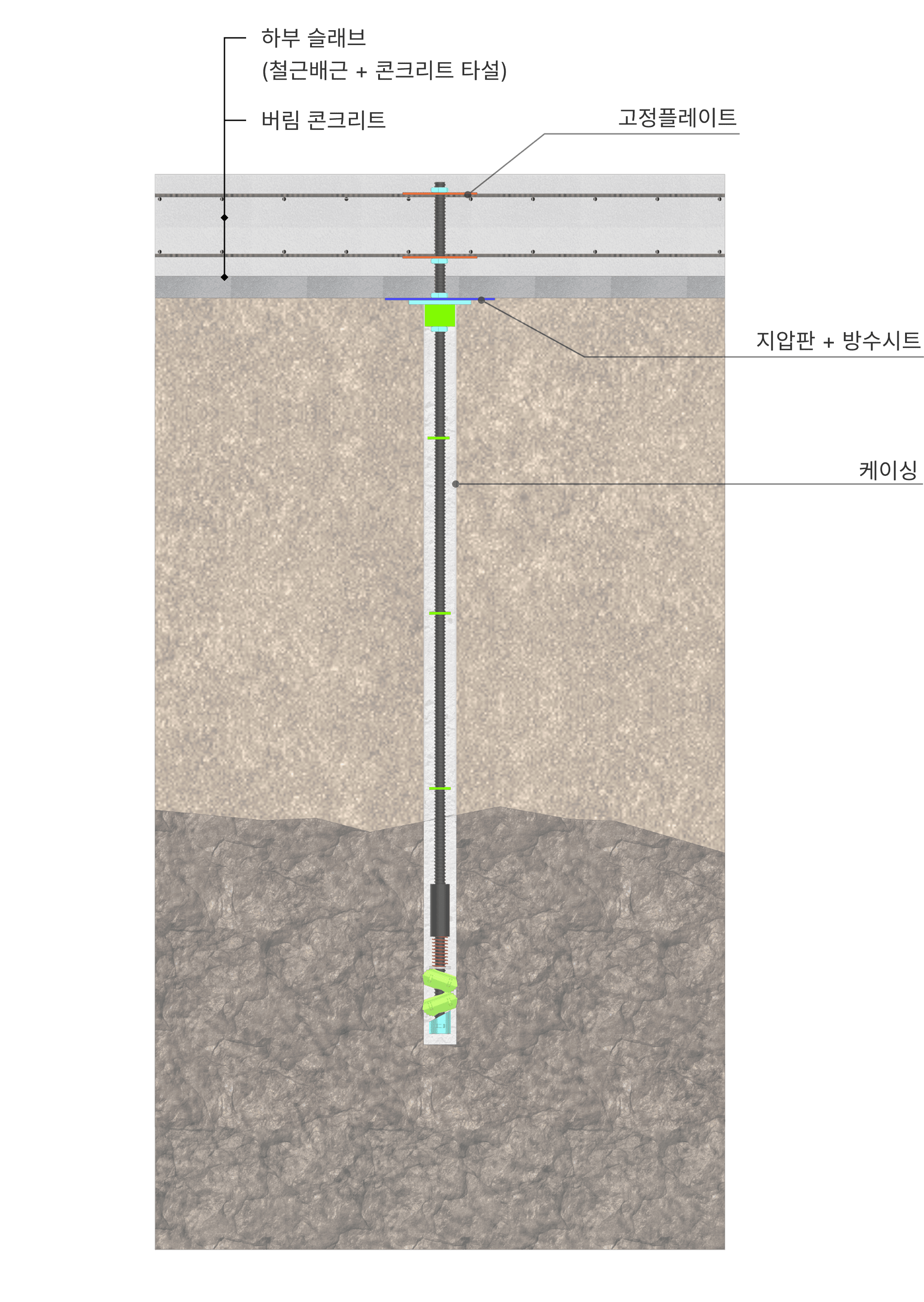

기초 슬래브 설치 전 인장을 시행하여 지압력으로 양압력에 저항하는 부력방지 앵커 공법
일반적인 부력방지 앵커의 경우 기초 슬래브 상부에서 일부를 블록 아웃 처리 후 인장 작업을 시행하여 인장 시 기초 슬래브의 파손 혹은 인장 후
누수 발생 등의 문제가 있으나 본 앵커는 기초 슬래브 설치 전 인장 작업이 가능하여 기초 슬래브 상부에서 인장 시 발생하는 인장 후 누수 발생이 없으며
지압형 앵커를 적용하여 기존 Micro pile 및 Anchor 대비 정착장 길이의 축소가 가능

1

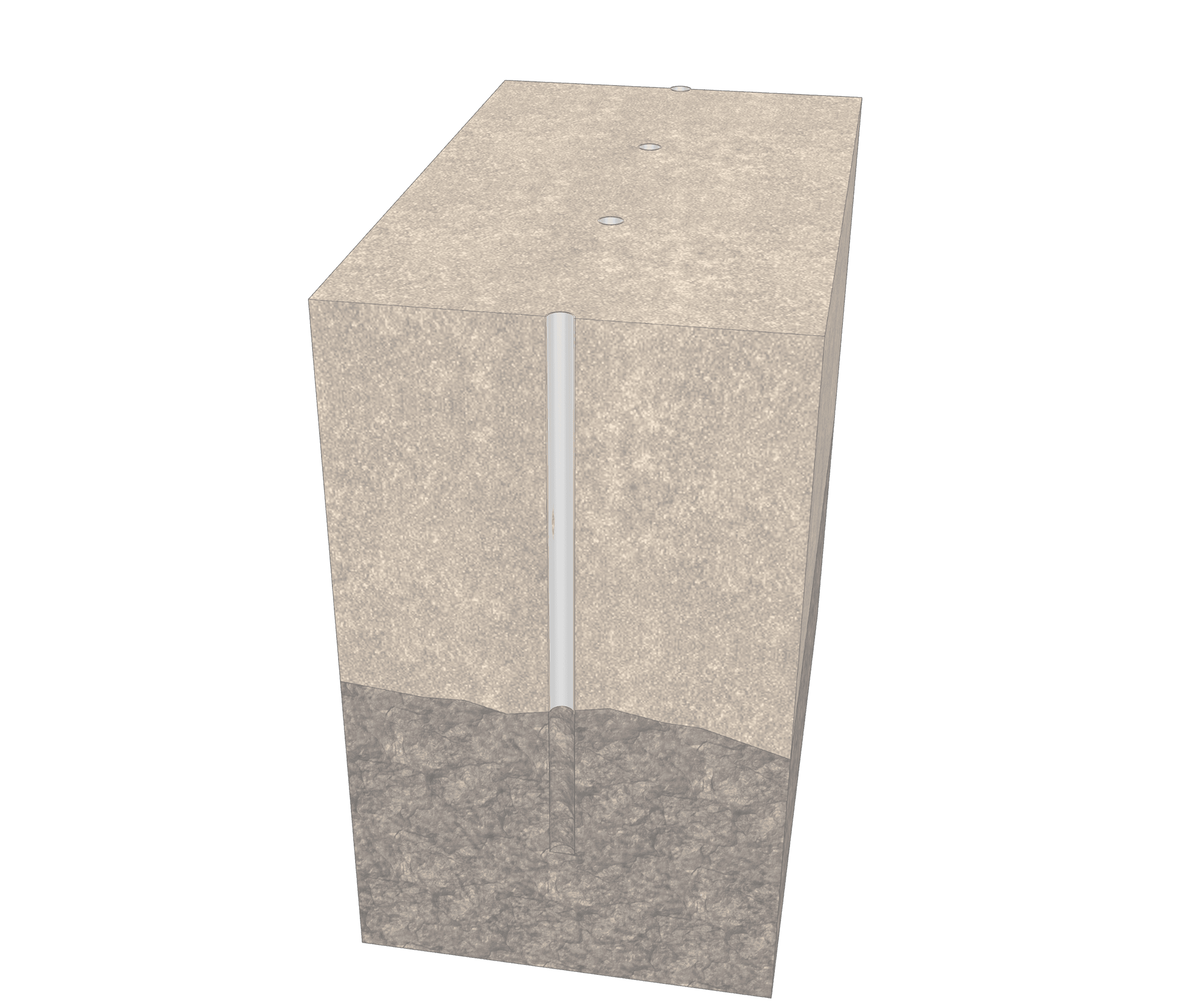

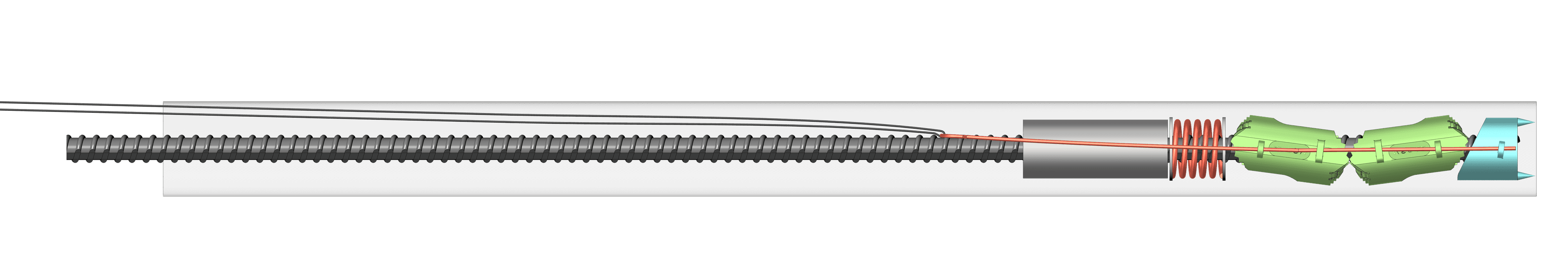

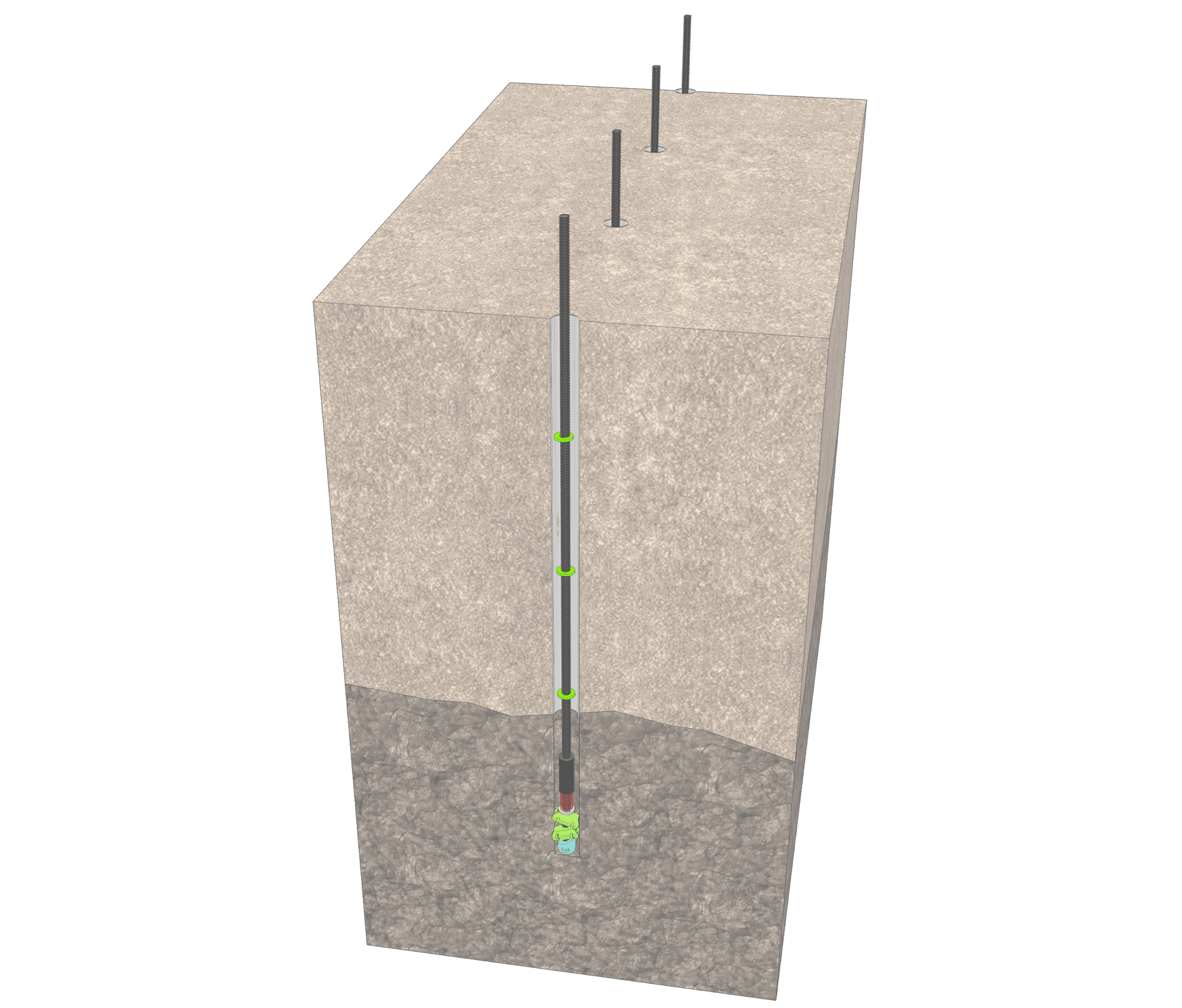

천공 및 보강재 삽입

2

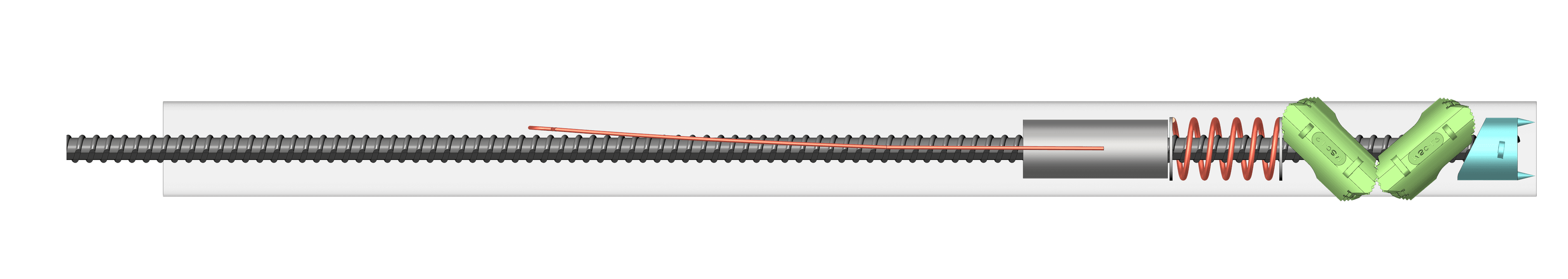

고정핀 제거 - 정착체 끼임

고정핀 제거로 선단 정착부의 CAM 회전체가 천공홀 내 1차 끼임 발생

3

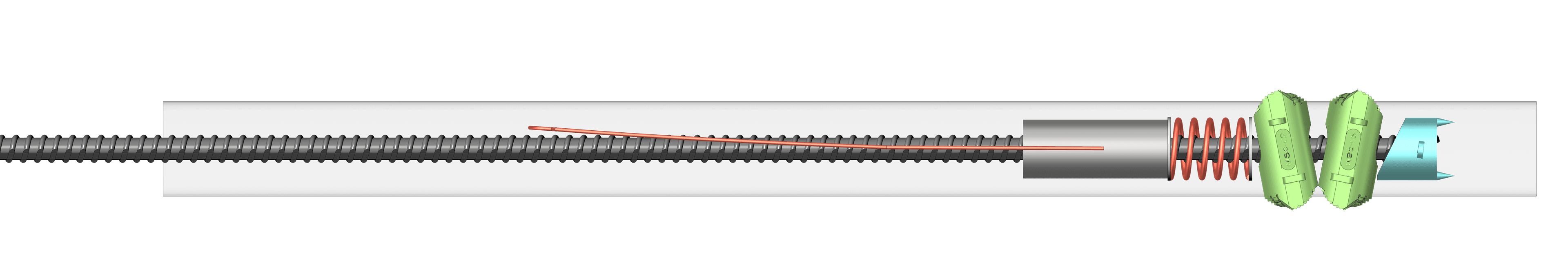

보강재 회전 잠금 및 체결 - 정착제 압착

보강재를 시계방향으로 돌려 잠궈 체결시키면 CAM 회전체가 압착되어 강한 지압력 발휘

4

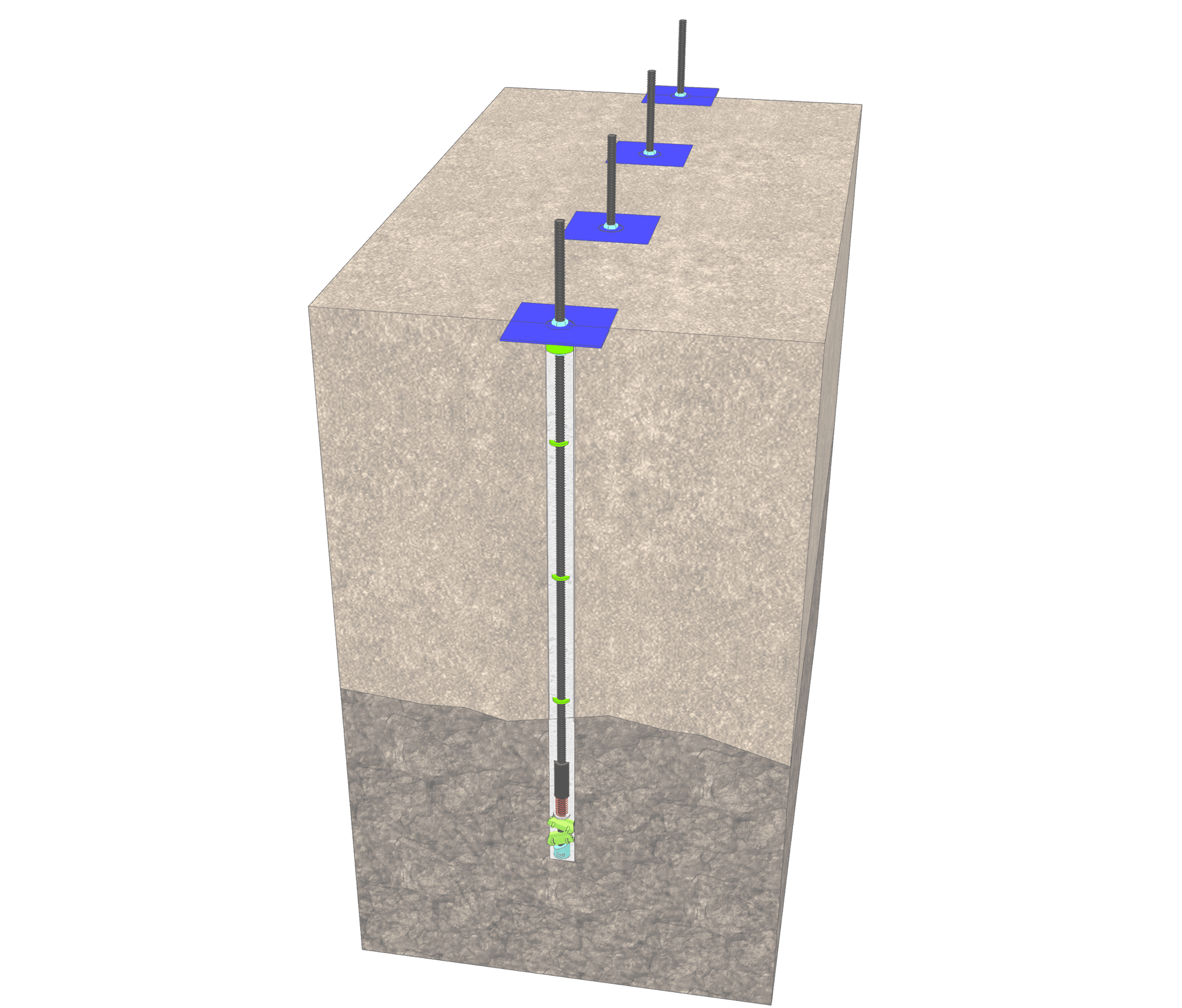

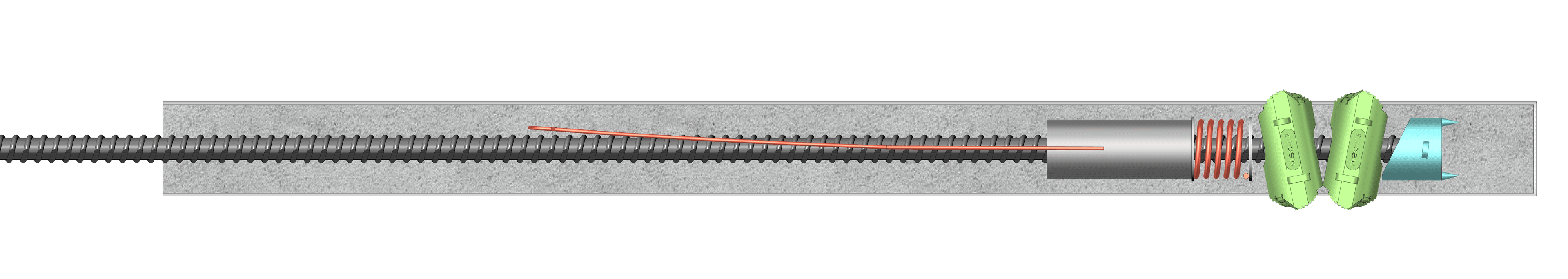

인장-Prestress 가압 후 그라우트 주입

선단 정착체의 지압력으로 설계력이 확보되어있어 마찰력을 위한 별도 양생기간이 불필요

5

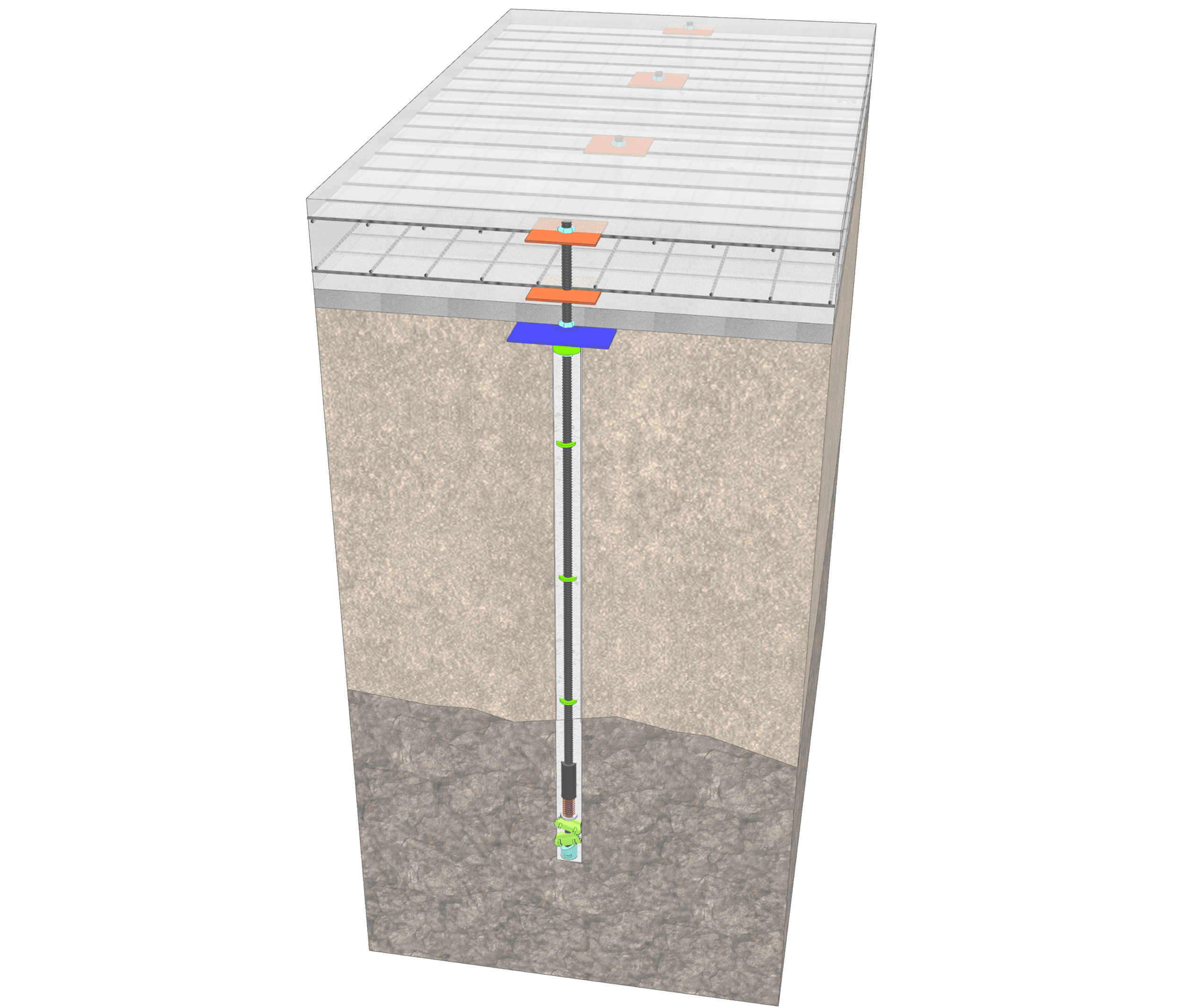

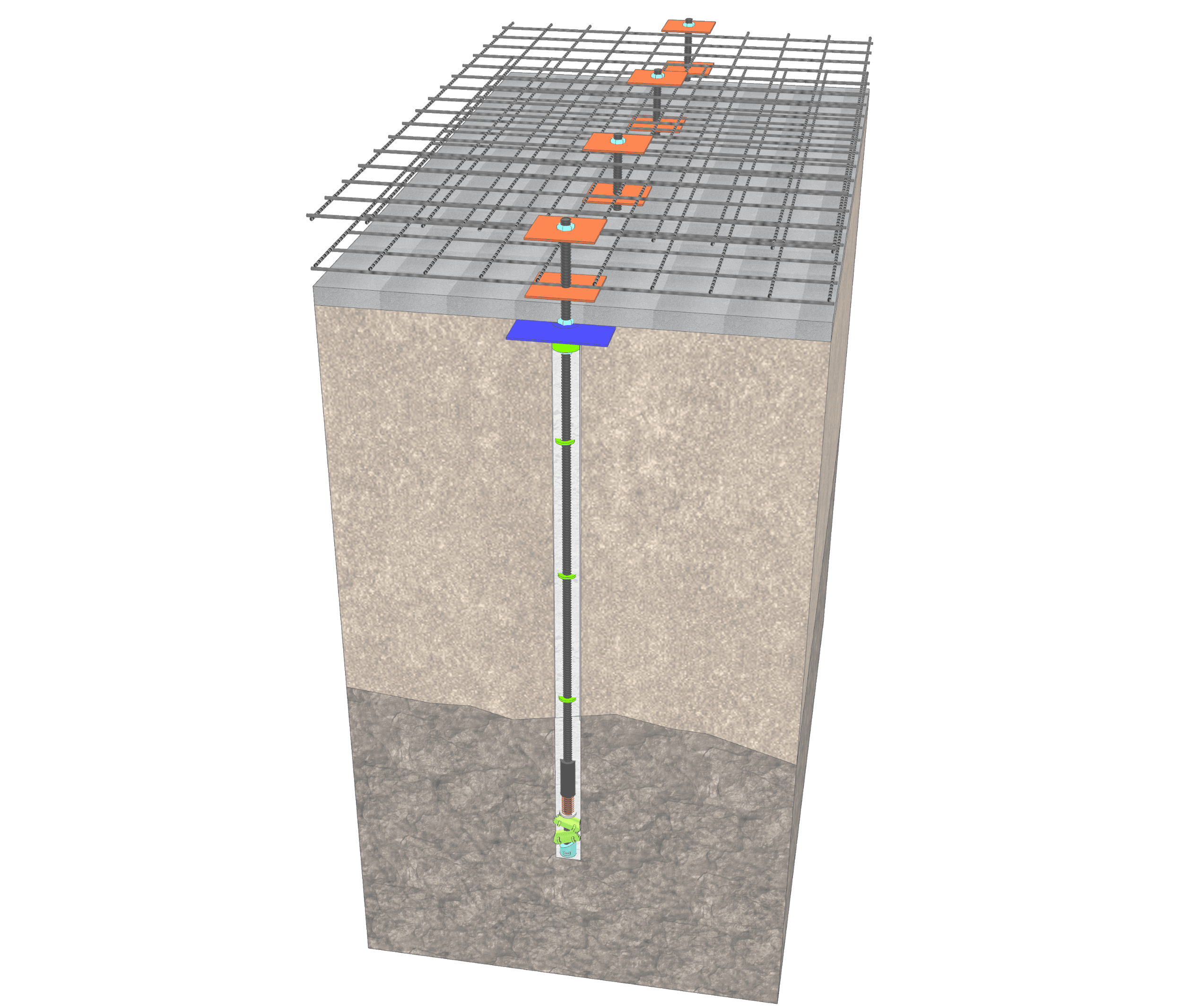

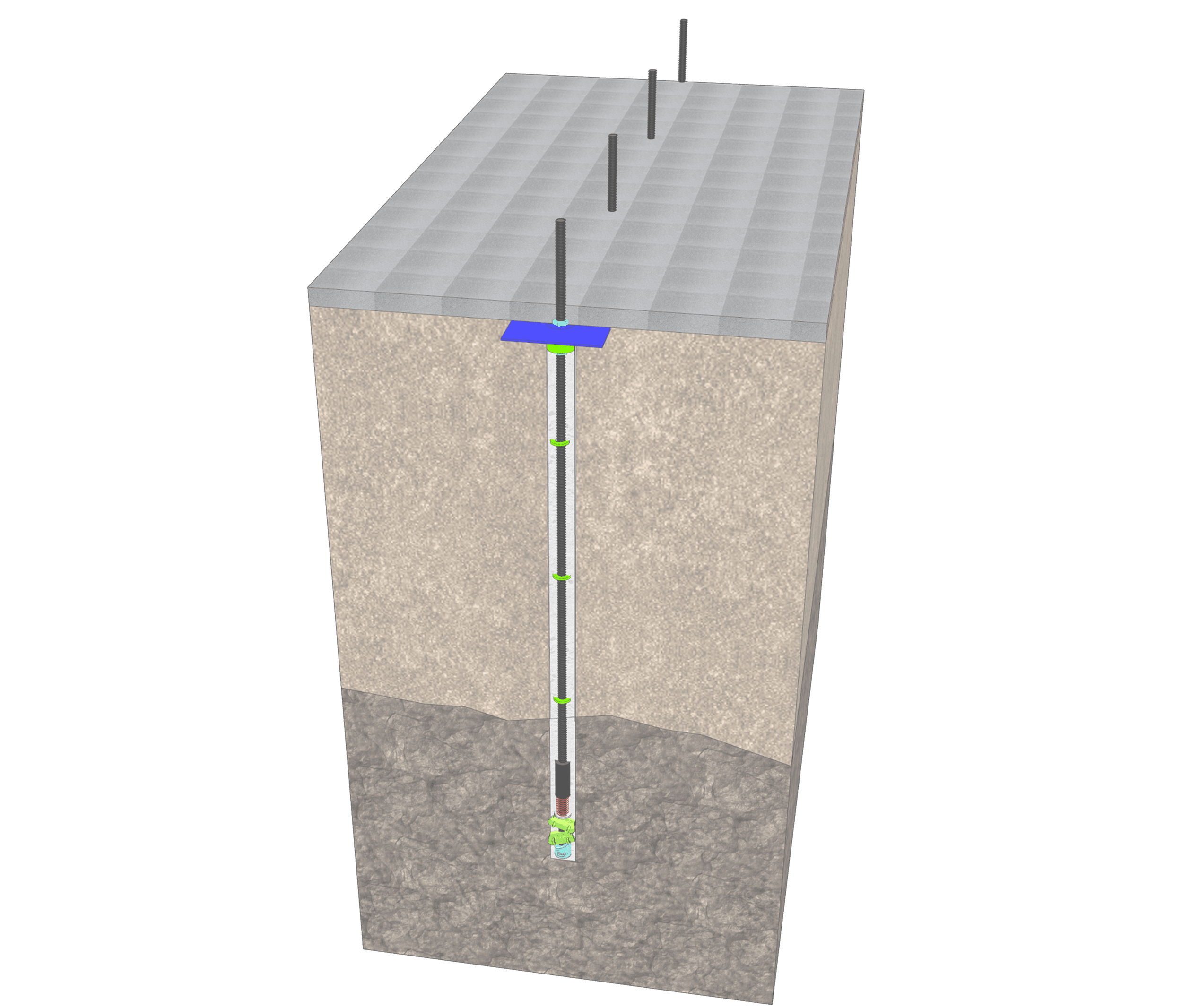

하부 슬래브 철근 배근과 연결
